图书馆管理信息系统系统设计

实 验 报 告（四）

一、 系统总体方案设计

  (一)系统结构模块设计

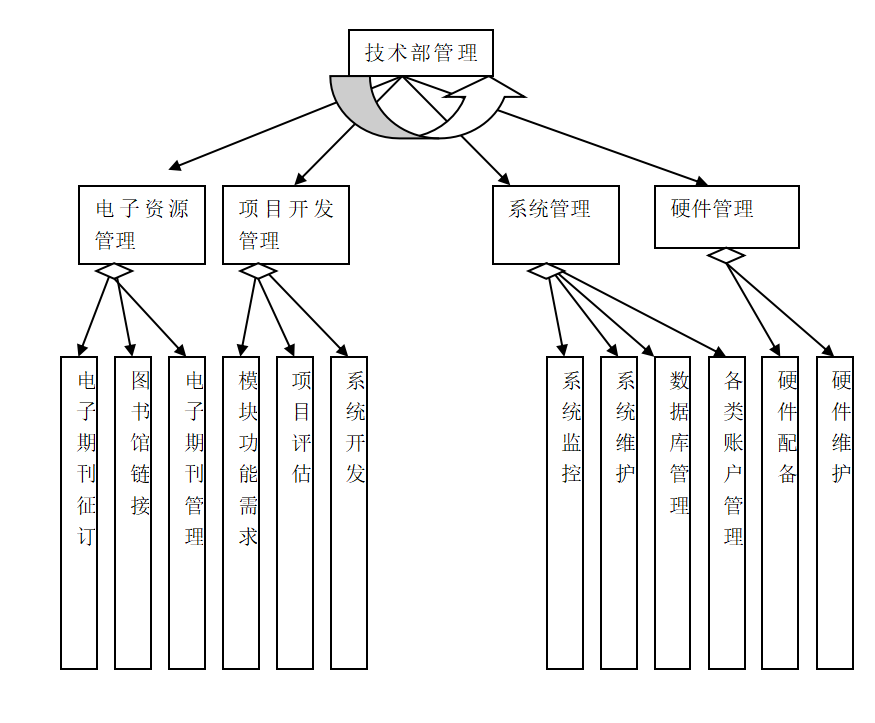

 1．系统结构模块结构图

模块调用关系主要描述模块之间的关系，数据与控制信息之间的流向。

具体图表如下：

二、 代码设计方案

      1、借书证号（12位）

前2位表示读者类别（01指教职工、02指学生、03指其他人员），中间6位表示规格年月日组成，后4位是当日办证的序列号。

如：

    如：01-060420-0013  指教职工06年4月20第13位办卡

   2、读者编号(6位)

前两位取00-99之间的一个值来表示入学年份，从第三位到第四位取00-99之间的一个值来表示班级编码，最后两位为所在班级学号。

如：

三、 输入输出设计

   （一）输入设计

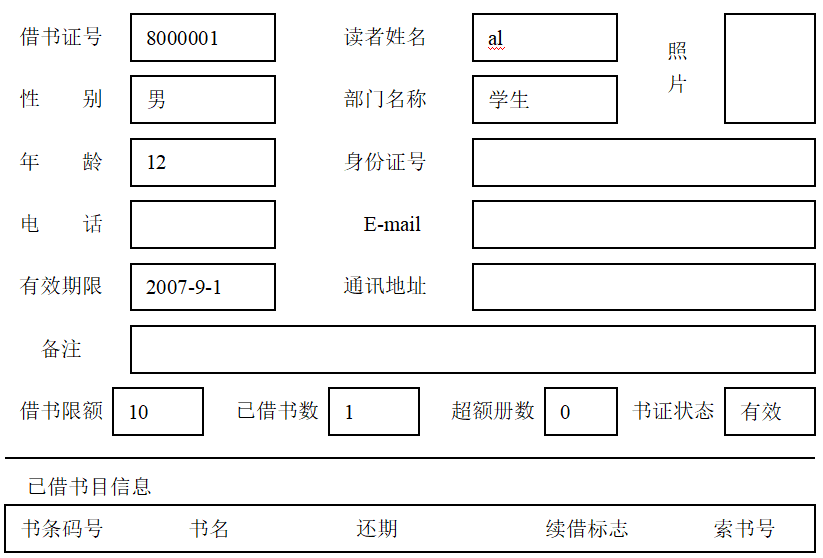

               1．输入项目

      2．输入人员

该系统输入人员只要掌握基本的计算机应用技术即可。

      3．主要功能要求

     方便快捷的令使用者查询到所要求的项目。

      4．输入校验

  可以使用算术级数法、几何级数法、质数级数法进行校验。

 （二）输出设计

      1．输出项目

      2．输出接受者

主要是读者，及信息查询人员。

      3．输出要求

奔腾四以上的电脑终端机

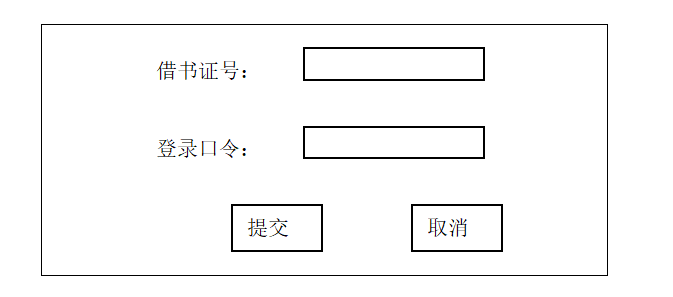

   (三)菜单系统设计

本系统使用树状结构菜单，最上层为读者检索，第二层为个人登录和公共查询，在公共查询的子层是图书检索、图书现状、新书通报、中图法查询。

具体如下：
