第五部分 电子巡更系统
1. 电子巡更系统设计思想
使用电子巡查系统，可以实现用户对所辖场合的巡查管理功能，监督保安人员的巡逻工作。
巡查系统的优越功能可使巡查管理能更加合理、充分地分配人力，同时管理人员能快速查阅巡查结果，大大降低保安管理人员的工作量，并真正实现保安管理人员的自我约束，自我管理。安防系统工程项目电子巡查使用离线式基础架构。
2. 电子巡更系统架构
巡查系统由手持式巡更器、信息钮、数据传输管理设备和相应的巡更管理软件等组成。
如图：
巡更器（数据采集器）
由巡逻人员在巡更巡检工作中随身携带，将到达每个巡更点的时间及情况记录下来。
信息钮
安置在巡逻路线上需要巡更巡检地方的电子标识。每个感应器有唯一的ID编码，可通过巡查器在20－30CM范围内读取ID编码。每个编码为全世界唯一编码，无法复制。
有多种封装方式，有卡片型、玻璃管型、锲型等。
在巡查系统中可选用玻璃管封装和锲型封装的感应器，体积小易于安装，并可埋入墙内，免除被破坏的麻烦。
通讯座（数据传输管理设备）
用来将巡更器中存储的巡更数据通过它下载到PC
管理软件
l 巡查：
在确定巡查线路设定一合理的检测点，安装感应式IC卡（即巡查点），巡查人员手持巡查器，由电脑软件编排巡查班次、时间间隔、线路走向，有效地管理巡查员巡视活动，加强了保安防范措施。
l 发行：
件设定巡查时间要求、线路要求、次数要求，通过发行巡查点、巡查器，记录巡查员身份、编号，并授予有效巡查活动读卡权限。
l 信息采集：
巡查员带巡查器按规定时间及线路要求巡视，将巡查器在巡查点前一晃，便可记录巡查员到达日期、时间、地点及相关信息。若不按正常程序巡视，则记录无效。查对核实后，即视作失职。返回控制中心时可连接电脑下载所有数据，整理、存档。
l 查询：
采集回来的数据，系统可自动生成分类记录、报表，并打印。管理人员根据需要随时在电脑中查询保安人员巡逻情况，并对失盗失职进行分析。
3. 电子巡更系统设备布置
安防系统工程的巡查点的设置要完全符合安保人员的使用要求，在前室、过道、展厅、库房及防护区域等根据管理要求合理设置巡查点，确保所有巡更路线均能覆盖。
4. 设备选型
本系统选用，感应式电子巡更巡检系统的全球技术领导者或中国安全防范产品行业协会理事单位和ISO9001认证企业。
4.1 巡更器 超级坚固型巡更机
在设计上，采取了以下技术：
液晶显示
液晶显示屏可以显示时间、卡号、记录写满显示、出错提示等信息，适用于较复杂应用,通过液晶显示可以得到即时的相关信息。
电子时钟
实时显示当前时间，方便用户。超低功耗的设计，对电池寿命无明显影响。
超级减震
弹性橡胶外壳减震，而且该外壳与内部是浇铸在一起，不会脱离。
超强金属内胆，象鹦鹉螺的甲壳一样起着结构性的强力支撑，在外力下不会变形，有效保护电路板。
内部元件用柔性硅胶包裹密封，就如同汽车安全带一样弹性束缚，吸收外力产生的振动。
震荡记录
具有震荡记录，可以方便查找在什么时间被摔过。当巡检器受到振动冲击，系统能够自动记录并蜂鸣一声进行提示，这样可以有效防止巡检器遭到人为破坏，方便上一级监察，追究责任，从而更加有效的监督管理人员。
无按键读卡
开机键是巡更机的一个相对薄弱部位，统计结果显示，很多按键在长期使用后，会出现老化磨损或是被人为破坏。
现在，开创性的重新设计了读卡核心电路，取代国外的芯片，将静态工作（探测）电流降至了50微安，该指标超过了现有的国际水平好几倍，一节普通相机锂电池就足以支持探测1.7亿次之多，可以连续使用两年左右。
在此基础上，取消了按键，代之以全自动探测读卡，使用方便；
无接口，零功耗无线通讯，不用消耗巡更机的电能即可实现数据的无线上传，防止破坏；
并选用了应用广泛的民用普通相机3V锂电池，使用户自己就可以极其简便的更换，大大降低了维护成本。
完全水密封设计
巡更机采用模块化结构，各部分均以硅胶隔离，具独立防水功能。
整体三层防水：电路密封、螺纹密封、后盖防水垫密封。即使内部甚至电池腔进水，只要把水倒出甩干，也可迅速恢复使用。更不怕雨淋，而同类产品一般都不防水。这样使用者根本没有借口去恶意的破坏。
大容量存储
我们统一采用FLASH技术，巡更机可以永久保存近3万条记录，而同类产品只有4千条左右。无线通讯座可以保存近5万条记录，方便了用户对早期历史数据的查询。
数据高度安全 一直以来，大多数厂家对巡检数据存储采用保电RAM或EEPROM，这一技术的致命缺点是数据上传后内存会自动清空，无法反复读取，当遇到计算机故障、通讯中断、粗暴关机等日常情况时，数据很有可能没有存入硬盘而完全丢失，导致数据混乱，引发管理危机。
而BP-2002F巡更机采用FLASH技术，存储稳定性高，在遇到机身受冲击、振荡等意外而发生的掉电时保证数据不丢失，仅这一点即远远优于其他同类产品。FLASH的特点是数据连续存储或删除，不能单独修改。巡检数据经过上位机软件加密，且自动连续编号。
巡更机及软件分别具有海量存储功能，数据上传和处理后记录大量备份不删除，保证数据安全，能反复调用，多种备份之间还可供相互校验，检查数据完整和真实性。对于巡更机时钟的每次更改也会自动产生记录备查，防止人为通过修改时钟造假。
主要技术指标
l 外观：130x38x27mm
l 重量：135～175g（根据铝合金或钢制内胆）
l 存储记录：30719 条记录
l 电池：使用相机通用的3V锂电池（通用CR123A）
l 超低功耗：一节CR123A电池即可连续使用两年以上（以每日读卡200次计）
l 使用条件：环境温度 -40℃～70℃；
l 相对湿度：0～95℅
4.2 信息钮
无线通讯座用于超级坚固自动感应巡检器系列产品与计算机的连接。
该产品通过无线感应方式收取巡更机储存的信息，并同时将其由USB线上传至计算机，为巡更巡检软件提供管理数据。
无线通信和开机按键一样，数据接口也是一个易损部位。
我们选用了BS-1000无线通讯座，取消了接口，将巡更机在无线通讯座一放就可自动实现数据传输，操作简便又没有磨损。
该无线通讯座是采用当今最先进的也是独有无按键全自动操作技术设计的。
数据上传下载时由于采用感应读写卡原理，由无线通讯座供电，不消耗巡更机电能，反而还能给巡更机充电，此时巡更机相当于感应卡，这项通讯技术国际领先。
同时，还具有自动关机节电功能，即使把巡更机忘记及时拿下来，无线通讯座也会一读取完数据就自动关机，最大限度地节约用电。
无线通讯座结构坚固，重量轻，便于携带，可使用三节5号电池供电，便于野外使用。
主要技术指标
l 外观：159x79x33mm
l 传输：提供RFID无线传输方式，让巡更机外观设计达到完全无接口，防止破坏。与计算机采用USB接口通信。通讯速度高，每秒可达30条纪录。
l 读卡类型： EMID 射频格式；
l 供电方式：外接电源：9V直流 （随机附送）或USB接口供电；
l 内置电源：3节5号电池 （自备）
l 工作温度：-10℃～+85℃
通讯座
l 提供无线传输方式，让巡查机设计达到完全无接口，防止破坏。
l 无须外部供电，采集数据时不消耗巡查机内的储电。
l 4个LED指示灯，助于识别数据传输状态。
l 同一通讯座型号可配用于多类巡查巡检产品。
l 全塑压制，可靠性高，外型高档。
l 高通讯速度，每秒可传30条纪录。
l 传输：提供RFID无线传输方式，让巡查机外观设计达到完全无接口，防止破坏。与计算机采用USB接口通信。
l 读卡类型： EMID 射频格式；
l 供电方式：外接电源：9V直流 （随机附送）或USB接口供电；
l 内置电源：3节5号电池 （自备）
l 工作温度：-10℃～+85℃
4.3 管理软件
传统的巡逻中，监督保安人员的巡逻情况通常采用签到、登记的手段，现在采用巡逻管理系统后，将保安巡逻时用巡更机读到的数据通过无线通讯座上传到电脑，用该系统管理软件进行分析汇总就可以很清楚的检查到保安人员的巡逻情况，是否按时按点巡逻，并统计保安人员的出勤情况。
软件智能化、自动化
我们的软件采用C/S结构，数据高度安全，不必担心发生病毒传播、黑客入侵和信息泄密的危险，独创智能排班、自动核查、自动通讯、自动备份，完全傻瓜式操作，可一目了然地显示保安人员在上班期间一共巡查了多少次，每次是否按照要求的时间、路线巡查，有没有未巡、漏巡、迟到、早到、顺序走错等状况，使用非常简单。
巡更软件有自动维护功能
当数据将满时，会自动切换到新的数据库提高运行速度，并自动保存历史数据，而且避免了人工清理数据的麻烦和误操作危险。
同时还能自动备份数据，提高了系统的可靠性。
同类生产厂家的软件只能人工删除，非常危险，必须由专业人员来操作，维护非常麻烦。
系统实现功能如下：
l 可以对每条线路的地点进行自由排定顺序
l 可设定任意巡逻点的到达时间和停留时间
l 可以按月份和时间段统计巡检记录
l 可对指定的保安人员的巡线记录进行核查
l 巡更机内的记录不可更改，机内记录存储采取循环形式新记录仅覆盖最早记录
l 数据处理，自动把记录和计划重新匹配，当计划有变动时可随时重新处理，以获得最新最准确的结果。

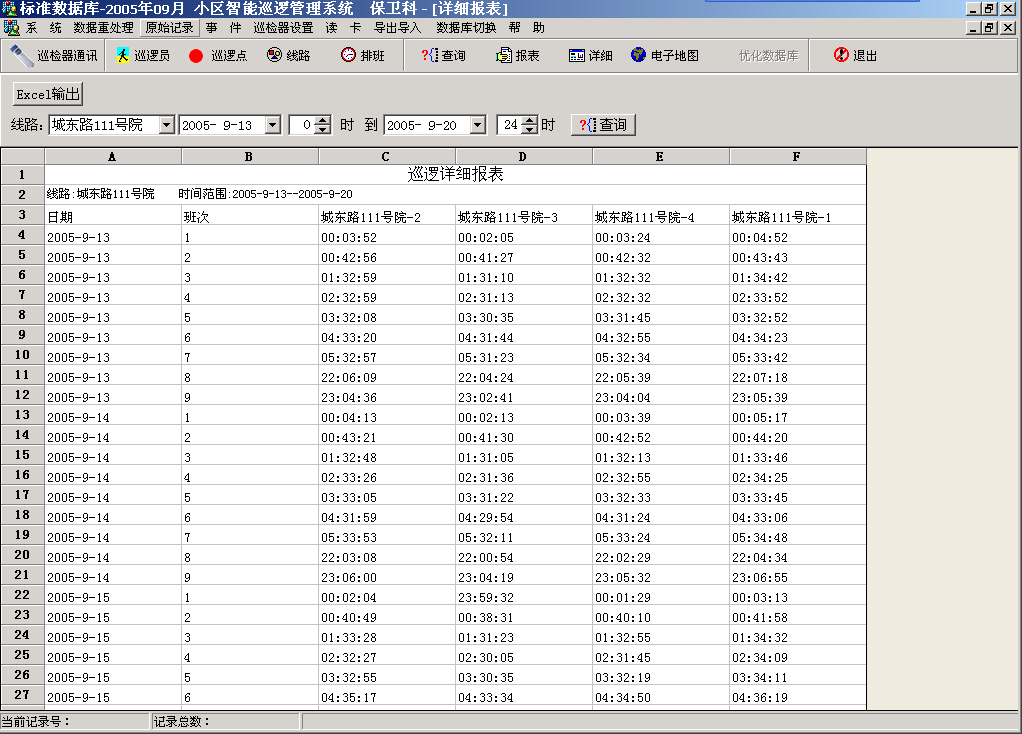

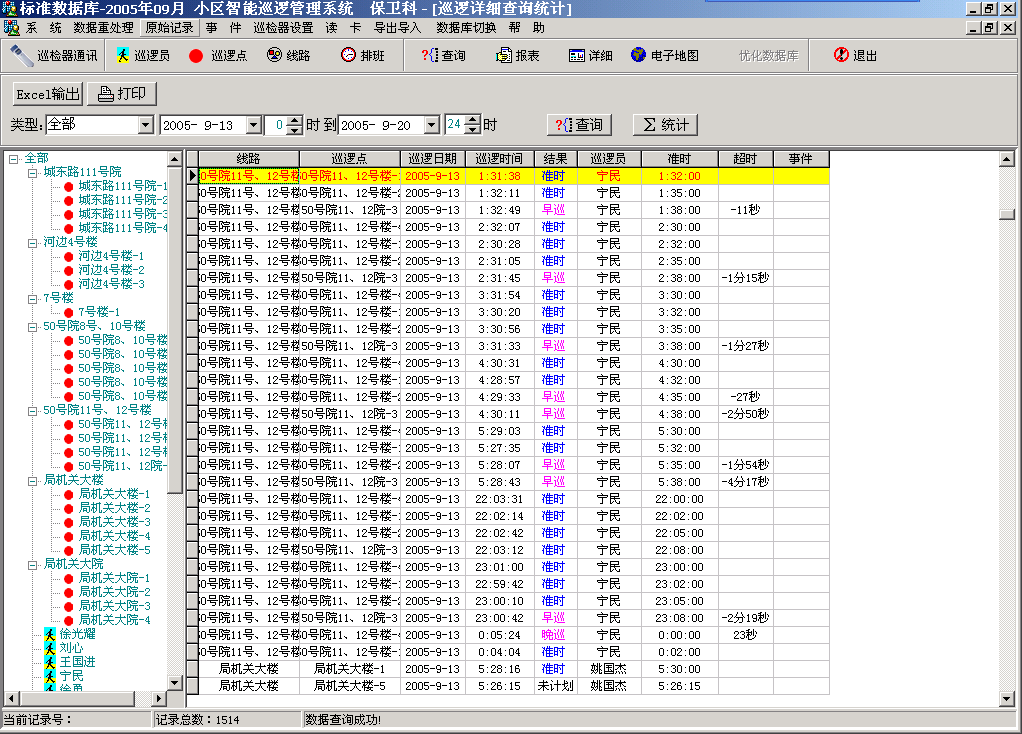

l 部分报表查询功能
查询人员、检查点、区域的详细情况，可按漏检、准时和未计划分别检索。
可以设定不同时间区间检索，并且可以输出到Excel文件。
l 统计功能
统计各班次的巡检数、漏检数及合格率，可分类检索，同时可以输出到Excel文件。

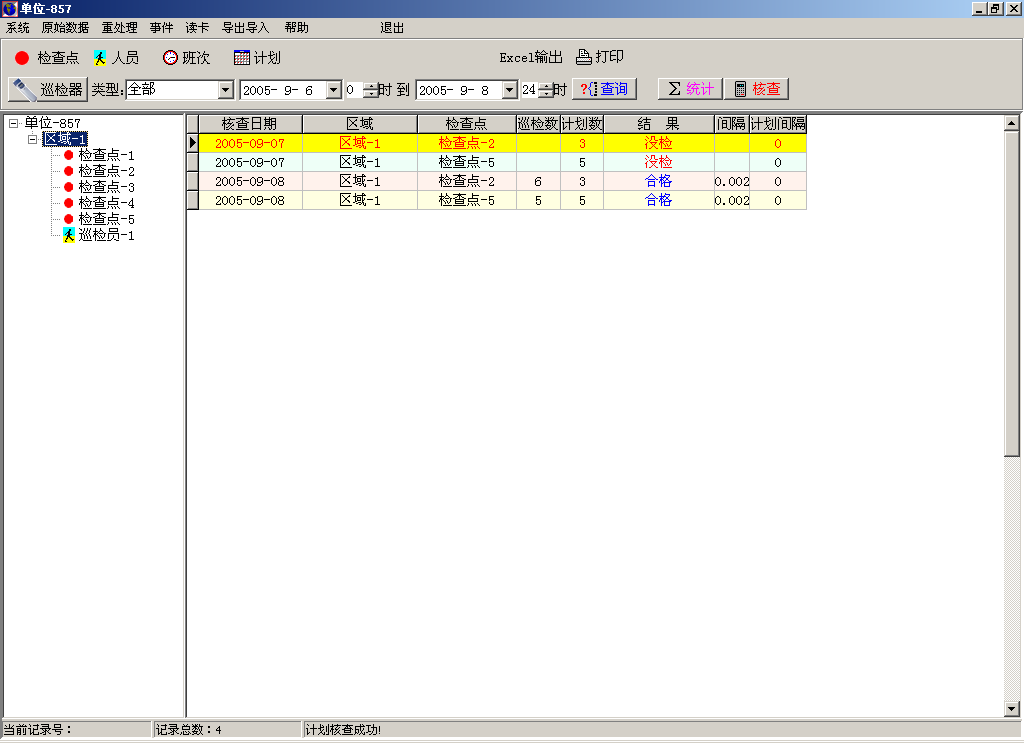

l 核查功能
核查巡检计划中项目巡检的结果，可分类检索，同时可以输出到Excel文件。
