一、华为 FusionAccess桌面云总体架构

       FusionAccess桌面虚拟化以服务器虚拟化为基础，允许多个用户桌面以虚拟机的形式独立运行，同时共享 CPU、内存、网络连接和存储器等底层物理硬件资源。

       这种架构将虚机彼此隔离开来，同时可以实现精确的资源分配，并能保护用户免受由其他用户活动所造成的应用程序崩溃和操作系统故障的影响。

       FusionAccess采用业界领先的高清保真HDP桌面协议，并可将授权用户安全连接至集中式虚拟桌面。

       它与FusionSphere协同工作，可提供一个完整的端到端桌面虚拟化解决方案，此解决方案不仅能增强控制能力和可管理性，还可以提供与PC一致的桌面体验。

       FusionAccess能简化虚拟桌面的管理、调配和部署。

       用户能够通过FusionAccess安全而方便地访问虚拟桌面，升级和修补工作都从单个控制台集中进行，因此可以有效地管理数百甚至数千个桌面，从而节约时间和资源。

       数据、信息和知识财产将保留在数据中心内，而且永远不外流。

       配备FusionAccess桌面虚拟化方案具备下列优势：

       集控制能力和可管理性于一身：由于桌面在数据中心运行，因此管理员可以更轻松地对其进行部署、管理和维护。

       1、与PC一致的体验：用户可以灵活访问与普通 PC 桌面功能相同的个性化虚拟桌面。
       2、降低总体拥有成本 (TCO)：桌面虚拟化可以减低其管理和资源成本。
       3、FusionAccess支持GPU直通、GPU共享虚拟机，使用户远程使用图形桌面成为可能，降低了图形桌面的TCO。

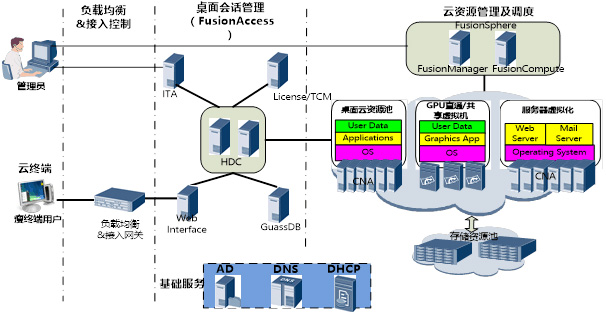

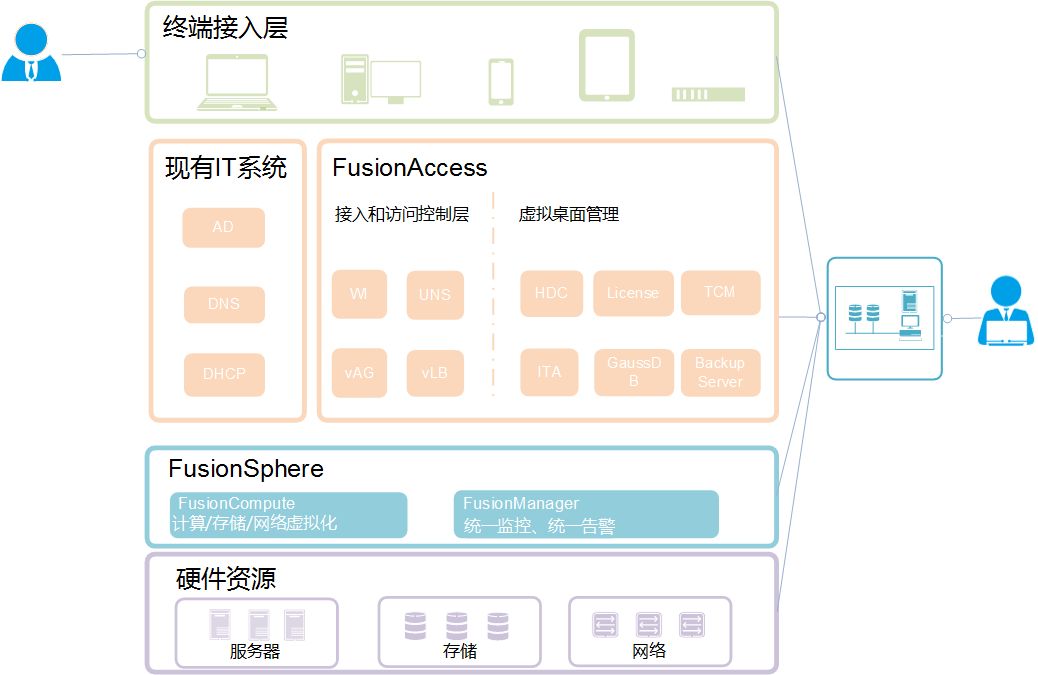

华为桌面云总体架构图

      二、FusionAccess各部件简要介绍如下：

      1、瘦终端TC/SC

       为用户提供用户桌面的显示输出，以及键盘鼠标输入，TC/SC通过桌面接入网关代理访问对应的桌面，同桌面接入网关之间采用SSL加密的HDP协议进行信息传递，可以通过策略开放或者禁止TC/SC USB等外设至虚拟机的重新定向；

       用户通过在TC/SC上输入域用户名和密码访问对应桌面。

       2、负载均衡和接入网关

       主要提供两个功能，一是对WI节点提供负载均衡；

       另一个是对虚拟桌面提供接入网关与HDP Over SSL加密功能。

       负载均衡和接入网关提供硬件与软件两种形式。

      3、桌面软件FusionAccess

       FusionAccess是华为提供的桌面管理与投送软件。

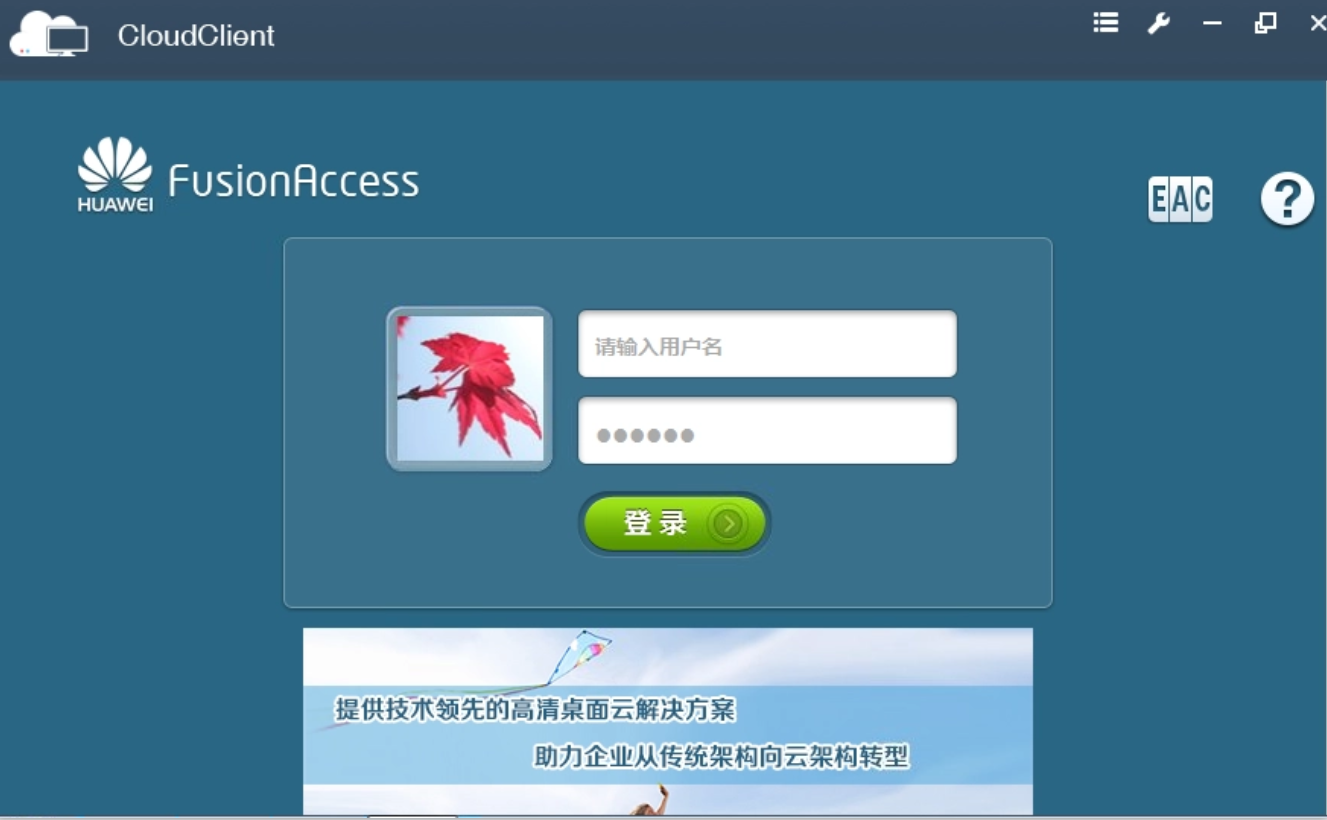

       Web Interface：WI为用户提供Web登录界面，在用户发起登录请求时，将用户的登录信息（加密后的用户名和密码）转发给HDC，WI将HDC提供的虚拟机列表呈现给用户，为用户访问虚拟机提供入口。

        在桌面云解决方案，可通过SVN为多台WI实现负载均衡。通过在WI上配置多个HDC的IP地址，WI可实现对HDC的负载均衡。

       HDC (Huawei Desktop Controller)：华为桌面控制器(HDC)是桌面云管理系统的核心组件，完成虚拟桌面业务发放，虚拟桌面管理，虚拟桌面登录管理，虚拟机的策略管理功能。

        GaussDB：GaussDB为ITA、HDC提供数据库，用于存储数据信息，例如，虚拟机与用户的关联、桌面组、虚拟机命名规则、定时任务信息。

       ITA节点：ITA为用户管理虚拟IT资产提供接口与Portal功能，实现虚拟机创建与分配、虚拟机状态管理、虚拟机镜像管理、虚拟桌面系统操作维护等功能。

       License节点：桌面云License的管理与发放系统，License服务器用于控制器接入桌面云的用户数。

       TC管理（TCM）: 对瘦终端进行集中管理，包括版本升级、状态管理、信息监控、日志管理等。

       AD/DNS/DHCP：AD域控用于用户登录鉴权，DHCP用于域内IP分配，DNS用于域内计算机名、桌面云登录域名的解析。

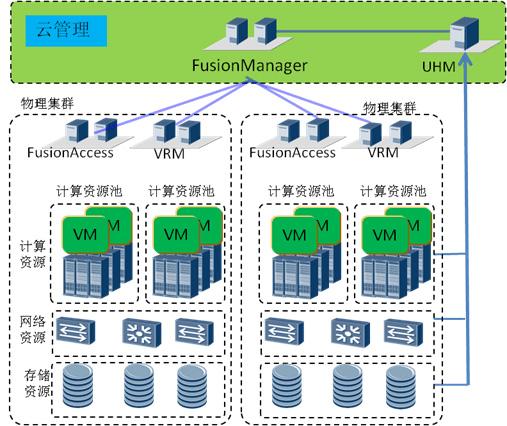

华为云平台总体架构图

       四、华为云平台FusionSphere主要有虚拟化基础引擎FusionCompute、云管理FusionManager两个节点组成。

       一套云平台部署一对FusionManager主备节点，FusionManager通过自动发现功能发现其管辖下的物理设备资源（包括机框、服务器、刀片、存储设备、交换机）以及他们的组网关系；

       提供虚拟资源与物理资源管理功能（统一拓扑、统一告警、统一监控、容量管理、用量计费、性能报表、关联分析，生命周期），并且对外提供统一的管理Portal。

       FusionManager还包括统一硬件管理UHM（Unified Hardware Management）功能，UHM提供对硬件自动发现，硬件自动配置、统一监控（带内和带外）、硬件统一告警、硬件拓扑、异构硬件支持。

       FusionCompute提供基础的虚拟化功能，提供服务器、存储、网络的虚拟化功能，并向上对FusionCompute提供接口。

       每套FusionCompute主要由一对主备管理节点VRM组成。一对VRM对应一个物理集群(或者叫站点)。一个物理集群中可以把多台服务器划分成一个资源集群（又叫HA资源池），一个计算资源池有相同的调度策略，为了使用热迁移相关的调度策略要求资源池主机CPU同制。计算资源池不包括网络资源与存储资源。一个物理集群中可以包含多个资源集群。

       多个物理集群（此时对应多对VRM）可以级联，由FusionManager统一管理。友商的虚拟化集群（如：VMware Vsphere集群），也可以交由FusionManager统一管理。
