博览中心，体育馆、游泳馆、科技馆；以及负一层地下车库。

       功能机房的设置情况：

       在地下车库设置弱电机房，消防控制室及安防监控中心设置在一层。

       二、设计原则

       在整个设计中，我们将始终贯彻可靠性、安全性、先进性的基本原则，并结合我们以往对智能化楼宇的设计经验，总结在设计中存在的问题，遵循建筑艺术与智能信息技术紧密和完美结合的立意, 让本项目通过我们的设计，具有高起点、先进、安全、高效、舒适、实用、便利、灵活的特点，提供一个服务于体育及博览业务工作的建筑物智能化弱电的系统平台。

       在设计中应突出系统针对体育赛事及博览活动的使用要求，即应用系统的完整性和符合性；

       系统平台的合理性、安全性和扩展性；

       综合管理实施的科学性和可操作性。

       采用先进、成熟、可靠的技术，使整个系统达到高度集成、高效运转、高新实用的“三高”标准。

        三、系统的确定

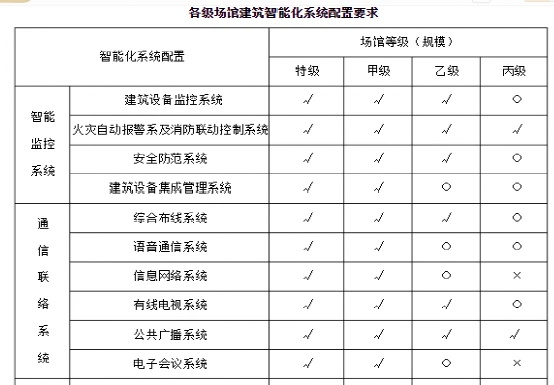

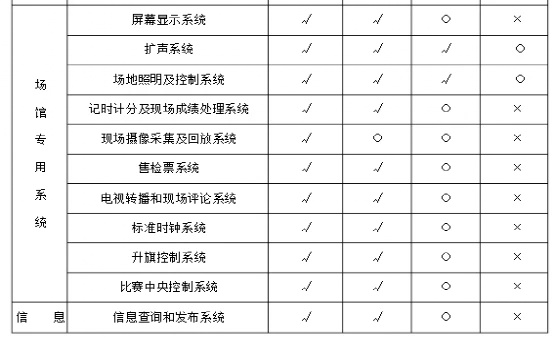

       根据《体育建筑智能化系统工程技术规程  JGJ/T179-2009》及《体育建筑电气设计规范JGJ 354-2014》等相关规范要求，体育建筑智能化系统配置要求如下表：

        根据上述规范要求，博览中心工程建设项目中体育馆及游泳馆均按乙级比赛场馆设置，智能化系统建议由以下系统构成：

      1、通信网络系统包括：

       1.1、综合布线系统（必须设置）

       1.2、语音通信系统（建议实施，讨论确定）

       1.2.1有线通信系统（固定电话通信系统）

       1.2.2 无线通信系统（移动通信中继系统）

       1.2.3无线对讲系统（必须设置）

       1.3、信息网络系统（建议实施，讨论确定）

       1.3.1 有线信息网络

       1.3.2 无线信息网络

       1.4、有线电视系统（必须设置）

       1.5、公共广播系统（必须设置）

       1.6、电子会议系统（建议实施，讨论确定）

       2、智能监控系统包括：

       2.1 建筑设备监控系统（必须设置）

       2.2安全防范系统

       2.2.1视频监控系统（必须设置）

       2.2.2 门禁系统（必须设置）

       2.2.3 入侵报警系统（必须设置）

       2.2.4 停车场管理系统（必须设置）

       2.2.5 电子巡更系统（必须设置）

       2.3、建筑设备集成管理系统（建议实施，讨论确定）

       2.4、机房系统，包括计算机网络机房、智能化（消防）监控机房等（必须设置）

       3、场馆专用系统

       3.1 LED屏幕显示及控制系统（建议实施，讨论确定）

       3.2 扩声系统（配合专业厂家）（必须设置）

       3.3场地照明及控制系统（配合专业厂家）（必须设置）

       3.4记时记分及现场成绩处理系统（建议实施，讨论确定）

       3.5现场影像采集及回放系统（建议实施，讨论确定）

       3.6售验票系统（建议实施，讨论确定）

       3.7标准时钟系统（建议实施，讨论确定）

       4、应用信息系统

       4.1 信息查询和发布系统（建议实施，讨论确定）

       4.2 场馆运营服务管理系统（建议实施，讨论确定）

       5、UPS及防雷接地系统（必须设置）

       四、主要子系统设计概述

       1、综合布线系统

       本项目通讯系统的内、外网和设备网的数据汇聚机房是位于地下负一层的弱电机房，语音电话的MDF机房与之合用。根据目前项目信息系用应用对网络建设的相关要求，整个体项目的网络规划为以下几个物理上隔离的子网：

       内网：

       满足比赛举办期间计时记分和竞赛信息管理的需要，采用六A类非屏蔽铜缆+单模光纤的混合解决方案，内网的点位布置原则是在每个管理办公室的每个工位都预留内网点位。

        外网：

        博览中心展览业务、办公业务及无线网应用，采用六A类非屏蔽铜缆+单模光纤主干的解决方案，外网的有线点位是在所有办公室、各功能房间、对外服务用房都预留外网点位。无线网络在车库、博览中心、体育馆及游泳馆办公区实现信号全覆盖。

       语音网：

       六类非屏蔽铜缆+主干三类大对数铜缆的解决方案。

       设备网：主要是满足智能化系统的网络应用，采用六类非屏蔽铜缆+单模光纤主干的解决方案，系统包括视频监控系统、公共广播系统、门禁系统、入侵报警系统、信息发布系统等。

       2、无线对讲系统

       本系统是一个以放射式的数字式双向通讯系统，使用于联络保养，保安及服务人员，分别在商业、餐厅、停车库及其它公共地方非固定的位置执行职责。

       对讲机讯号须利用户外、室内天线及同轴泄漏电缆网络等作传送及接收，有关接收及传送之覆盖面包括所有楼梯，停车场，机电设备房，周边等范围。无线对讲机的中央控制设备放置在安保中心。

        3、电子会议系统（建议设置、讨论确定）

       建议本项目博览中心报告厅、会议室等处设置电子会议系统。会议室的音频系统采用专业会议系统拾音和吸顶喇叭扩声的方式。

       拾音系统配置一套无线话筒和会议单元。

       扩声系统采用吸顶喇叭。

        4、建筑设备监控系统（必须设置）

        监控范围包括冷热源系统、空调与通风系统、变配电系统、公共照明系统、给排水系统、电梯和自动扶梯系统、草坪喷洒系统等。

        4.1、区域要求

        4.1.1、竞赛区

      （1）、对室内比赛大厅的空气温度、湿度、风速、新风量和空气质量等环境参数进行有效的监测、控制和记录，应满足〖体育建筑设计规范〗JGJ 31中10.2条的要求。

      （2）、根据不同比赛要求自动调节比赛区域的气流组织。

      （3）、比赛区域、游泳馆池区与观从区的空调系统应根据空调系统分区和相关区域的环境参数要求进行相应的监控。

        4.1.2、运动员区

     （1）、对运动员接待区、休息室、检录室、赛前准备室和兴奋剂检查室等的照明、配电、空调与通风系统进行监控。

     （2）、对运动员洗浴热水供应设备和参数进行监控。

     （3）、对运动员休息室和兴奋剂检查室的空气质量进行检测。

       4.1.3、观众区

     （1）、对观众接待区和观众服务区的照明、空调与通风系统进行监控。

     （2）、比赛大厅观众看台区的照明、空调与通风系统应分区监控。

     （3）、对观众服务区的空气质量进行监控。

       4.1.4、竞赛管理区

     （1）、对赛事组织和管理人员用房、赛事服务用房以及赛事技术用房等的照明、配电空调与通风系统进行监控。

     （2）、对洗浴热水供应设备和参数进行监控。

     （3）、对竞赛管理用房的空气质量进行监控。

       4.1.5、新闻媒体区

     （1）、对媒体接待区、媒体服务区、媒体工作区、媒体技术支持区等的照明、配电、空气与通风进行监控。

     （2）、对媒体服务区、媒体工作区、媒体技术支持区等的空气质量进行监控。

官员及贵宾区：

      （3）、对官员及贵宾接待区、贵宾及官员服务区、贵宾及官员随行人员用房等的照明、配电、空调与通风系统进行监控。

     （4）、对贵宾及官员服务区的空气质量进行检测。

       4.1.6、场馆运营区

      （1）、对场馆运营管理办公室的照明、配电、空调与通风系统进行监控。

      （2）、对设备机房、通信机房、信息网络机房、机电设备监控中心、消防控制室、安防监控中心及赛事安保指挥中心的照明、配电、空调与通风系统进行监控。

      （3）、对值班室、监控室（中心）的空气质量进行检测。

        4.2、其他要求

        4.2.1、对游泳馆的池水处理设备和参数进行检测和控制。

        4.2.2、对体育长草坪加热设备、喷洒设备及场地排水系统进行检测和控制。

       4.2.3、根据场馆设施的具体情况，实行节能控制。

       5、视频监控系统（必须设置）

     （1）系统构成：

       根据项目类型及其使用场所，监控系统采用1080P以上数字的彩色摄像机，摄像机直接接入网络；

       存贮方式为IPSAN/FCSAN。安防网络采用二级网络拓扑结构，分为核心/汇聚和接入2个层次。

      核心层/汇聚层负责高速数据交换，路由聚合及流量收敛并且承担存储工作，接入层负责接入及访问控制等任务。

       视频监控系统采用全数字监控系统，包括数字摄像机，管理平台服务器，流媒体服务器、视频解码器，交换机和液晶监视器等设备组成。具有多路显示，画面分割，图像压缩，硬盘记录装置 ，视频及报警输入，控制切换，报警输出等功能。

       系统按照指定顺序作时序切换，矩阵切换和数字视频网络虚拟交换/切换模式的系统具有系统信息存储功能，在供电中断或关机后，对所有编程信息和时间信息均保存在相应设备的FLASH中。

      （2）监控装置的位置主要有：

       出入口、楼梯口、停车场、走廊、看台、停车场等重要部位。

       不同的区域要求选用的摄像机需选用不同型号和性能的采集设备，室内彩色枪型摄像机：用于地下室车库；

       室内彩色半球摄像机：用于大厅、公共走道等位置；

       室内彩色球型一体化摄像机：用于大厅等大开间位置；

       室外彩色防水枪型摄像机：用于停车场、院区出入口等位置；

       室外彩色/黑白一体化在入口大厅设计人流统计摄像机和人脸识别摄像机。

      （3）该项目设置一个监控中心，监控中心与消防控制室合用。

        监控中心为游泳馆安防系统管理中心，视频监控的主控中心，负责本项目所有安全监视，可以随时监视建筑安保中心的运行情况并取得建筑安保系统的监视图像,安防监控中心应设置为禁区，应有保证自身安全的防护措施和进行内外联络的通信装置，并应设置紧急报警装置和留有向上一级接处警中心报警的通信接口,且室内、外均设置视频监控，并设置门禁系统。

      （4）所有摄像机同时录像， 根据需要也可手动选择某一路摄像机录像。

       视频采集设备的监控范围有效覆盖被保护部位、区域或目标，监视效果满足场景和目标特征识别的不同需求。

       图像存储时间90天*24小时，每路存储图像分辨率为1920*1080,显示设备分辨率为1920*1080，每路图像完全有图像编号/地址、记录时的时间和日期，系统能实时显示系统内的所有视频图像，系统图像质量满足安全管理要求。

       声音的展示满足辨识需要。监视图像信息和声音信息具有原始完整性。

     （5）该项目安全防范风险等级为三级，监控中心应设置禁区，有保证自身安全的防护措施和进行内外联络的通讯手段，并设置紧急报警装置和留有向上一级接处警中心报警的通信接口，可以采用业内统一的ONVIF或GB28181向其它地方通信。

     （6）图像质量按五级损伤制评定，图像质量不低于4级；

        图像水平清晰，彩色 摄像机采用1080P；

       楼内的摄像机有吊顶的地方采用吸顶安装方式，没有吊顶的地方则采用壁装安装方式,安装高度为距地3.5m，具体高度可根据现场条件做适当调整，以满足功能要求，但安装高度距地面不能低于2.5m。

       室外摄像机采用建筑物外墙标高4-5米或标准监控立杆安装。

     （7）系统传输采用数字传输技术，采用六类非屏蔽双绞线和光纤传输，即水平端采用六类双绞线敷设至本层弱电竖井中的机柜内，在机柜内连接在监控楼层接入交换机上，并通过交换机经由室内多模光缆传输回中控室的监控汇聚交换机，超90米的远距离摄像机采用光纤传输。

      （8）供电方式采用集中供电，摄像机 电源来自每层弱电竖井中的电源箱内，电源箱的上口电源均统一来自监控室内的UPS电源.摄像机布线距离超过90米时，在就地设置安防设备箱，箱内设光收发设备，视频信号经光纤回传至弱电间，摄像机采用现场电源适配器供电。

      （9）每层的弱电间中均设计了机柜，机柜内安装监控接入交换机，配线架等设备。安防系统的视频信号通过多模光纤传输回消防控制室，监控室的电脑主机可通过网络实现相互通信，可以查询 、回放楼内的信息与图像。

      （10）摄像机安装宜顺光源，安装时应先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。

       6、门禁系统（必须设置）

       对场馆出入口、重要办公室、重要机房、将牌存放室、枪械仓库、设备间、监控室等处设置出入口控制装置。

       系统应能对设防区域位置、出入对象及出入时间等进行控制和实时记录。

       应有非法操作报警功能。与视频安防监控系统、入侵报警系统联动：在火警时应能自动打开疏散通道上的安全门。

        7、入侵报警系统（必须设置）

        对场馆的周界、重要机房、奖牌存放室等设备仓库等重点部位的非法入侵、盗窃、破坏进行实时有效的探测和报警，并应有报警复核功能。

       8、停车场管理系统（必须设置）

       对停车场、停车库的车辆通行道口实施出入控制、监视、引导、停车计费及车辆防盗报警等综合管理。

       出、验票机或读卡器的配置方式：短期或临时用户采用出、验票机管理方式，长期或固定用户采用读卡器管理方式。

       赛事期间设置的专用停车场可采用读卡器管理方式。

        9、电子巡更系统（必须设置）

       根据场馆安全技术防范管理的需要，通过巡更点的信息采集对保安人员巡更的工作状态进行监督和记录。

       巡更点设置在主要出入口、主要通道、紧急出入口和各重要部位。

       可独立设置，也可以与出入口控制系统、入侵报警系统联合设置。

       可以采用在线方式，也可以采用离线方式。

       10、建筑设备集成管理系统（建议实施，讨论确定）

       建筑设备集成管理系统将建筑设备监控系统、火灾自动报警系统和安全技术防范系统通过信息交换和共享，实现联动控制、综合监视和优化运行，并提供统一的、开放的数据接口。

        建筑设备集成管理系统为应急(安保)指挥中心提供建筑环境信息，并接受应急(安保)指挥中心的统一调度。

        建筑设备集成管理系统为体育建筑的日常管理提供机电设备和系统的运行数据、历史数据和统计信息，实现动态的设备维护和管理。

        建筑设备集成管理系统建立安全管理体系，并界定现场操作、物业管理操作及应急(安保)指挥中心各类人员的操作权限。

        建筑设备集成管理系统通过统一系统平台和操作界面，将各个独立子系统整合成一个有机整体。

        建筑设备集成管理系统支持多种通信接口和协议，并具有接口开放和开发功能，可直接连接各类系统和设备。

        建筑设备集成管理系统建立具有标准开放接口的统一的数据库。

        建筑设备集成管理系统采用先进、通用的软件开发技术和系统架构。

        建筑设备集成管理系统对游泳馆的池水处理设备和参数进行监测和控制。

        建筑设备集成管理系统对体育场草坪加热设备、喷洒设备及场地排水系统进行监测和控制。

       11、LED屏幕显示及控制系统（建议实施，讨论确定）

       11.1、屏幕显示及控制系统按照场馆使用特点分类

      （1）比赛信息显示系统：

        场馆内各种类型的比赛信息和成绩显示牌、显示屏的显示及其传输、控制系统。

      （2）彩色视频显示系统：

       场馆内既可以显示赛事图像，又可以显示比赛信息和成绩的显示屏及控制系统。

       彩色视频显示宜应具有动画、文字显示、放映连续的视频图像及播放电视和录像画面的能力。

       11.2场馆至少应设置满足比赛要求的比赛信息显示系统，并根据场馆举办体育赛事的级别、比赛项目的特点，来确定是否需要设置彩色视频显示系统，显示屏的数量应满足国际单项体育联合会的要求。

       11.3屏幕显示及控制系统应与记时计分及现场成绩处理系统、有线电视系统、电视转播系统、现场影像采集及回放系统、综合布线系统、信息网络系统及场地扩声系统等相连。

       11.4 、设置区域

       11.4.1、竞赛区

      （1）、应在比赛场地根据不同比赛项目的需要，结合比赛项目的记时计分系统，设置比赛信息显示屏，保证裁判员、运动员及观从能及时了解比赛信息。

      （2）、应在比赛热身场地（热身场地、按摩区、热身休息区）设置比赛信息显示屏，保证教练员、运动员能及时了解比赛信息。

      11.4.2、观众区

     （1）、设置一块或多块显示屏，显示屏的安装位置应使场馆内95％以上的正式固定座席的观从席满足最大视距要求。

     （2）、在观众服务区设置显示屏，用来显示比赛信息和视频图像。

       11.4.3运动员区

        在运动员检录处设置显示屏，用来显示比赛信息和视频图像。

       11.4.4、新闻媒体区

       在新闻媒体区（新闻中心、新闻发布厅）设置显示屏，用来显示比赛信息和视频图像。

       11.4.5、贵宾及官员区

       在贵宾及官员服务区设置显示屏，用来显示比赛信息和视频图像。

       11.4.6、其他区（赞助商区）

       根据实际使用需要，设置显示屏，用来显示比赛信息和视频图像。

       12记时记分及现场成绩处理系统（建议实施，讨论确定）

       记时计分及现场成绩处理系统是体育场（馆）进行体育比赛最基本的技术支持系统，担负着所有比赛成绩的采集、处理、存储、传输和显示。

       记时计分系统除应具备完整的数据评判体系，还应具备将其采集的数据通过技术接口传送给现场成绩处理系统能力。

       13、现场影像采集及回放系统（建议实施，讨论确定）

       现场影像采集及回放系统在比赛和训练期间，应满足裁判员、运动员和教练员提供即点即播的比赛录像或与其相关的视频信息。

       现场影像采集及回放系统应把现场信号，供场馆内的全彩视频显示屏、电视终端播放现场画面。现场影像采集及回放系统应具备视频采集，存储，视频图像的加工、处理和制作功能。

       设置区域：在比赛场地（场地周边等）应根据不同比赛项目的需要，设置现场影像摄像机位；

       在看台区应根据不同比赛项目的需要、设置现场影像摄像机位。

      14、标准时钟系统（建议实施，讨论确定）

       标准时钟系统应能为赛场工作人员、运动员、观从提供准确、标准的时间，同时也可以为智能化系统提供标准的时间源。

       标准时钟系统把母时钟产生时钟信号，经校对后，通过时码分配器，传输给分布在场馆中的各个子钟，并按子钟的时间显示方式显示出标准时间的能力。

       场馆智能化系统可以通过场馆计算机网络，获得标准时钟系统数据库服务器中的标准时间，用于同步智能化系统中各子系统的工作。

       体育馆和游泳馆都采用标准时钟计时，房间里面安装单面指针钟，过道安装双面数字钟。

       时钟系统采用总线通讯方式和NTP服务器连接。

       15、信息查询和发布系统（建议实施，讨论确定）

       信息查询和发布系统是赛事组织者或场馆经营者用于发布有关赛事状况及场馆服务信息供相关人员查询、检索的系统。

       信息查询和发布系统的使用者为竞赛或场馆管理人员，现场服务对象为运动员及随队官员、竞赛管理人员、贵宾（赞助商）及官员、新闻媒体、普通观从等，场外服务对象为所有体育爱好者及公众。

       信息查询和发布系统提供的主要信息内容包括比赛成绩信息、赛事组织信息、历届赛事信息、各种新闻信息、城市背景信息、旅游观光信息、天气预报信息等。同时应提供多媒体信息服务，包括视频点播和精彩比赛片段。

      信息查询和发布系统可以接收成绩处理系统发送的各类成绩信息及统计信息，进行分类处理后实时发送到信息服务网（Intranet和Internet服务器），其中成绩信息发布应为实时的。

       信息查询和发布系统可以接收注册制证系统提供的各类人员注册信息，进行处理并实时发送到赛事综合管理系统。

       信息查询和发布系统可以通过在网站上建立虚拟电子商店、招商会等方式开展相关的电子商务活动，可开展的商务活动包括门票销售、纪念品销售和代理商品租/售及住房预定等。

       信息查询和发布系统必须为赛事信息的收集、录入、储存、查询提供便捷、安全的技术手段，提供Intranet所有工作站的Internet连接，向联网的各信息查询网点传送赛会的各种查询信息，做好信息服务工作。

       信息发布系统的传输系统接入数据内网，服务器安装在体育场数据中心机房内。

       前端的发布显示屏主要采用43寸液晶显示屏和32寸液晶显示屏。

       在运动员休息室、裁判休息室、贵宾室，主入口大厅设置信息发布点位。

       16、场馆运营服务管理系统（建议实施，讨论确定）

       场馆运营服务管理系统是在智能化系统的基础上，为场馆经营者提供现代化的经营手段和信息服务的系统，主要有办公自动化信息系统和场馆业务管理信息系统组成。

       场馆运营服务管理系统使用者为场馆运营管理人员，比赛时的服务对象主要为场馆运营管理人员和竞赛管理人员，平时的服务对象为训练、及健身和休闲人员。

       场馆运营服务管理系统所具备的基本功能模块可包括：

      人事信息管理、公文处理、文档资料管理、会议管理、车辆管理、通知/公告管理、电子邮件系统、空间管理、设备管理、备品备件管理、能源管理、电缆通讯管理、器材管理、客流监控、会员管理、数据采集/报表、票务管理、场地管理和综合信息查询等。
