第二章、投影显示系统
2.1 单通道投影
采用单通道直幕（非立体）投影系统；系统由屏幕、投影机、播放器、音响系统等组成；
屏幕尺寸由受邀方提供建议（尺寸未来可根据现场情况进行微调），要求应充分利用展呈的空间，视角不小于80度，材质可采用硬幕、屏幕漆，可擦洗，应具有阻燃、防水、绿色环保等特点，幕布增益应合理，以获得比较好的视觉效果，同时避免出现各位置观看效果差异过大等问题；
投影机应选用知名品牌，亮度不低于4500流明，分辨率不低于1024×768；系统应达到画面和色彩连贯，无几何变形，同时支持多种视频（AVI、MPG）格式播放；音响系统应采用多声道环绕音响技术。

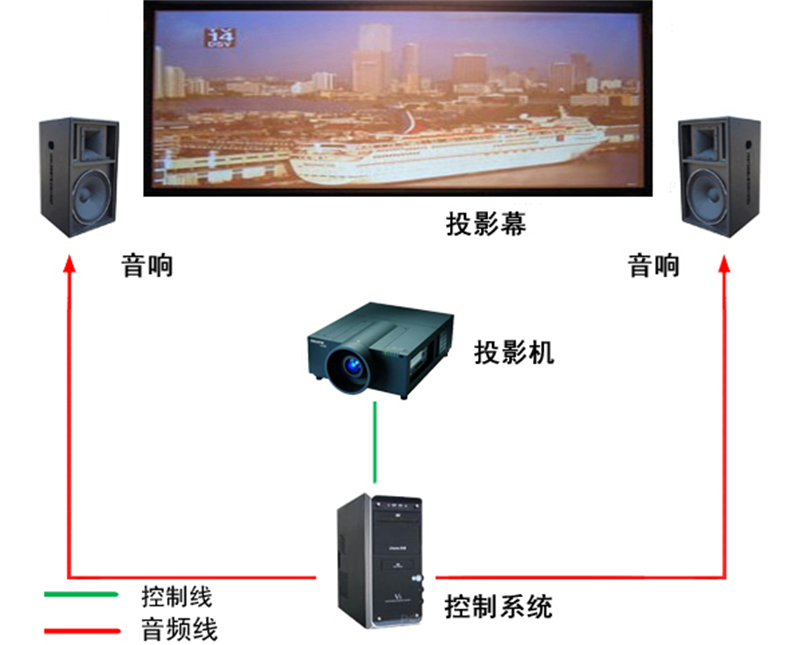

★ 系统结构图：
通过投影机投到幕布上显示画面，配合音响系统，用大画面来体验视听效果。
投影展项设计：
1、序厅单体投影
序厅采用两台投影分别展示旧石器和新石器时代，人类的活动遗存；旧石器时代的人字洞遗址，水阳江文化遗址，以及和县直立人和巢湖银山智人化石的发现，说明江淮大地是远古人类演化、生息的重要地区之一；
新石器时代的双墩遗址、凌家滩遗址、尉迟寺遗址、禹会遗址大型聚会祭祀场所的揭示，仿佛将人们带入了禹会诸侯于涂山的胜境，看到了中华文明的曙光。
2、旧石器时代的半景投影
本展项使用两台投影做半景投影，动态的显示远古时期人类生活场景
3、双墩陶器刻划符号
此处使用一台投影展示双墩刻划符号与河南舞阳贾湖遗址、湖北柳林溪遗址、半坡遗址和姜寨遗址、大汶口文化、浙江良渚文化出土的刻划符号以及甲骨文对比图表
4、尉迟寺单体投影
动画形式展现尉迟寺遗址房屋的建造过程。
5、管仲、老子、庄子与观众的互动
采用单台投影，通过互动装置，营造老子讲《道德经》并回答观众提问（问题事先设定）的效果）
互动装置的设计：
首先是通过捕捉设备（感应器）对目标影像（如参与者）进行捕捉拍摄，然后由影像分析系统分析，从而产生被捕捉物体的动作，该动作数据结合实时影像互动系统，使参与者与屏幕之间产生紧密结合的互动效果。
6、安徽地区夏商周时期遗址
采用两台投影展示夏商周时期的一些图片资料
7、双墩一号墓
通过一台投影显示说明墓的结构
8、 芍陂沙盘
通过一台投影显示东汉以前芍陂的三维影像
9、陈胜吴广起义
通过一台投影显示秦末农民大起义路线图
10、黄肠题奏
通过一台投影播放三维影片展示黄肠题奏效果图六安双墩一号汉墓发掘过程、黄肠题凑、六安国王陵区等资料组合影像
11、曹操与曹氏家族
通过投影播放《魏武故事》
12、汉画像石
通过一台投影，采用抠像的方式，将人物影像投射到屏幕上实现影像各种动作变换。
13、码头纱幕投影
通过投影展现运河码头复原照片
14、名臣包拯互动投影
采用一台投影，通过视频抠像的方式，投到包拯雕塑的背后的屏幕上，前面采用两台触摸屏与音视频互动，通过观众对触摸屏的问题选择，投影播放相应的的画面，通过语音的方式回答用户相应的问题
15、明清时代的徽派建筑
本展项采用2台投影展现明清时代的徽派。
2.2、半景画投影“旧石器时代石器制作”展项
半景画是艺术与科技的结合体，它将油画、地面塑型、投影影像、灯光音响等表现元素完美结合，是新型展示形式，拥有较强的感染力。
造景、绘画、投影、灯光相互配合渲染一个半景画场景，结合不同的主题，涉及不同的造景、影片和灯光。
1．展项背景资料
2．需求分析
旧石器时代石器半景画投影系统，系统结构如下：
本展项为多媒体投影与景观半景画结合的方式实现，其基本实现架构可分为：视频子系统，音频子系统，播放子系统，中控系统，固定支撑子系统几个部分。通过软硬件结合，将两台投影画面照在半景画上，使画面更真实。
整体设计
3.1 播放子系统
播放主机为两台高性能播放设备，一套高质量声卡，连接音频子系统，用于影像、音响解码及输出。
该主机配备相应网络接口，通过网络方式连接到控制主机，接收主机操作指令，同时该主机网络接口及配套软件支持从控制主机提供的外部接口下载播放内容功能。
3.2 音频子系统
音频子系统连受控于控制系统，连接于播放子系统，可同步于视频子系统，音频子系统提供多声道立体声播放，同时使用进口定向音箱，控制声音范围，避免对其他展项参观者的干扰。
其音频子系统播放内容主要为一些大自然的声响，河水流动的声音等。
音响子系统连线图如下：
3.3 视频子系统
视频子系统连受控于控制系统，连接于播放子系统，可同步于音频子系统，视频子系统使用投影仪，将视频投到半景画中指定位置进行视频播放。
其视频子系统播放内容主要为移动的变换的白云和流动的黄河水等。
视频子系统连线图如下：
3.4 控制系统
控制系统上连中控,实现播放内容和软件的升级,下连播放子系统的播放终端（投影机）,实现画面与墙上半景画的结合。
3.5 固定支撑子系统
本系统需要固定的设备为投影设备和音箱设备的支架在天花上的固定和支撑，投影设备和音箱设备在其支架上的固定。
2.3、多通道投影融合
1、“凌家滩玉器制作”投影说明
本项主要采用三维动漫的形式展现凌家滩玉器制作过程，并播放电视台关于凌家滩的相关资料，影像显示宽度为8米宽，2米高；通过计算采用两台6000流明的投影做拼接融合。
1.1系统设计
系统结构如下：
设备组成：
l 投影机2台（配备2个F=1.3的短焦，亮度为6000流明）
l 2通道拼接融合播放器1台
l 音响设备 1套
l 投影吊架2套
1.2工作原理说明
本展项为两通道投影拼接融合等方式实现，选用一台拼接融合播放器（支持两通道的输出），从工作原理上可以分为两个部分即显示系统和播放系统；其具体工作方式如下：
显示系统
本展项通过拼接融合播放器对输出的画面做拼接和边缘融合，通过投影显示出一个完整的画面，单台投影的分辨率为1024*768；拼接融合128个像素，融合后画面显示的分辨率为1920*768。
播放系统
播放系统为拼接融合播放器连接投影机， 片源放置在拼接融合播放器中，通过专用播放软件播放出来，音箱通过功放连接到拼接融合播放器上，实现声音的输出。
1.3视频内容说明
通过动画展示旧石器制作全过程，包括石料的选取，石片、石核、刮削器、砍砸器等不同器物的不同制法；选取现代人类模仿旧石器制作过程的影像资料。
2、 隋唐时期安徽运河的繁盛景象
本展项通过视频展现隋唐时期安徽运河的繁盛景象；影像面积长约8米，高4米，通过计算需用6500流明的投影机两台做拼接融合。
2.1系统设计
系统结构如下：
设备组成：
l 投影机2台（配备2个F=1.0的短焦，亮度为6500流明）
l 2通道拼接融合播放器1台
l 音响设备 1套
l 投影吊架2套
2.2工作原理说明
本展项为两通道投影拼接融合等方式实现，选用一台拼接融合播放器（支持两通道的输出），从工作原理上可以分为两个部分即显示系统和播放系统；其具体工作方式如下：
显示系统
本展项通过拼接融合播放器对输出的画面做拼接和边缘融合，通过投影显示出一个完整的画面，单台投影的分辨率为1024*768；拼接融合256个像素，融合后画面显示的分辨率为1792*768。
播放系统
播放系统为拼接融合播放器连接投影机， 片源放置在拼接融合播放器中，通过专用播放软件播放出来，音箱通过功放连接到拼接融合播放器上，实现声音的输出。
2.3视频内容说明
本展项视频表现运河沿途集市林立，经贸繁荣的景象。
