数据可视化已经不是个新鲜词了，以前传统数据分析报告就是ppt里贴图表，再配上分析结论，这种形式的数据呈现是静态的，没办法实时反应业务状态，而且单个图表只能反应局部的数据，但是老板要根据数据综合管理业务，往往需要看到多个数据指标，就需要把各方面数据图表整合到一起，于是一个新的概念“数据管理驾驶舱”就诞生了。

       不同的驾驶舱对应着不同的业务数据模块，可以根据不同行业、不同角色、不同场景的需求进行配置，比如零售业常见的销售管理驾驶舱，制造业常见的生产管理驾驶舱，还有一些单独业务模块等等，领导在驾驶舱里一下子就能看到做决策时需要用的关键数据仪表，并且可以对异常的指标进行下钻分析。

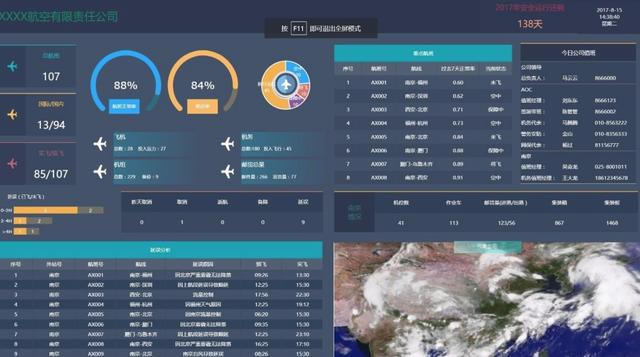

       数据实时展现，图表之间能够联动，界面高端大气，数据一目了然，这样的数据可视化驾驶舱，领导怎么能不喜欢。

       那么这种的可视化管理驾驶舱应该怎么做呢？今天我就用一个实操案例，手把手教大家如何制作。

       第一步：需求调研

       可视化驾驶舱其实就是一款数据产品，从产品经理的思想出发，第一步就是搞清楚用户需求，简单来说就是这三个问题：驾驶舱是给谁看？他想看什么？有哪些关键指标？

       比方说我们制作一个可视化驾驶舱，这个驾驶舱的受众可能是公司的ceo，销售总管，各大区销售负责人，或者还有各个基层销售人员，不同的层级，他们关注的数据是不一样的，这时候就需要我们根据业务需求梳理展示逻辑，让数据指标合理呈现在屏幕上。

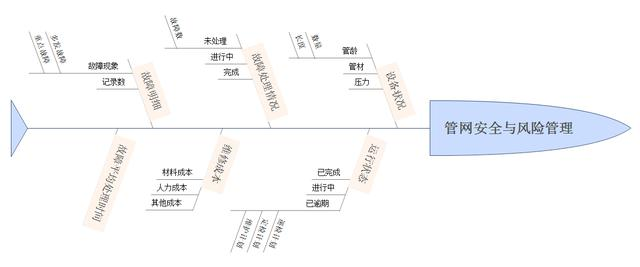

       如果遇到复杂的管理型驾驶舱，涉及到多个数据指标，计算过程复杂，建议大家利用鱼骨图来梳理需求。

   第二步：根据指标选择对应图表

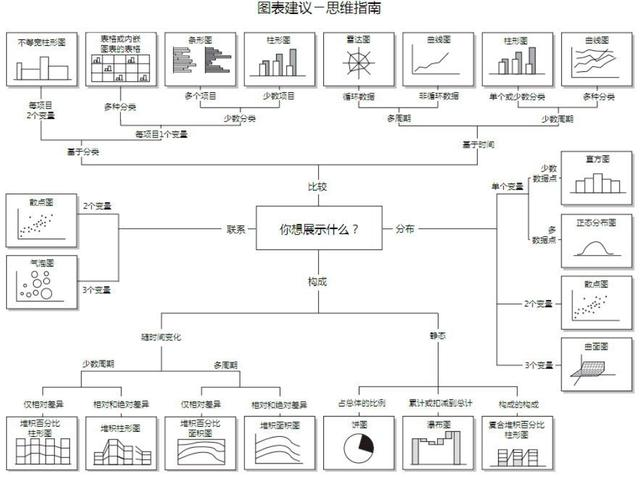

       确定了要展现的数据指标之后，下一步就是根据指标分析的场景，选择对应的图表，这里放一张经典的图表选择指导图给大家参考：

    第三步：布局排版

       根据实际需求，确定驾驶舱的主要信息和对应的展示形式，以及其他需要的次要信息和展示形式。

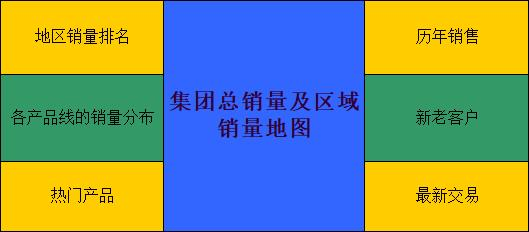

       就以上面的销售驾驶舱为例，大概的布局如下：

   第四步：驾驶舱设计

        上面的都是前期的准备工作，这一步就是真正的开发环节了。工欲善其事必先利其器，要制作这样的可视化驾驶舱得选个趁手的工具。

         Excel、python、还是专业的可视化软件？

         我首先放弃了Excel，可视化模板开发对我来说还是很简单的，也能实现图表联动，但是没办法实现数据实时展现，大数量承载能力也一般。从效率角度讲，python是个不错的选择，但是代码不熟练的话，我劝你放弃。

       所以我还是选用专业的可视化软件来做，上手门槛比较低，我用的是国内比较有名一个报表工具FineReport，本来以为它是和Excel差不多用法，但是看了网友用它做的可视化大屏，知道它做可视化开发也很厉害。

       话不多说，直接放制作过程：

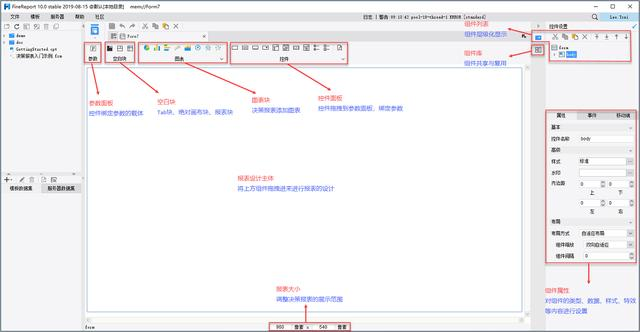

      1、打开设计器，新建一张决策报表

      决策报表采用的是画布式的界面，上面的图表组件和控件，可以拖拽到面板上，随意布局,这样做数据可视化驾驶舱，高端大气，一目了然，领导不点赞都难。



       2、新建数据集

       新建数据集，通过sql语句取出要用到的数据集，数据源我用的软件自带的数据。没有sql基础的朋友也不用担心，都是用的最基础语句，看一遍就会了。

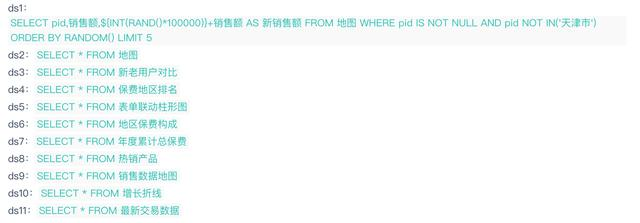

       新建模板数据集如下：



       3、拖拽图表组件布局

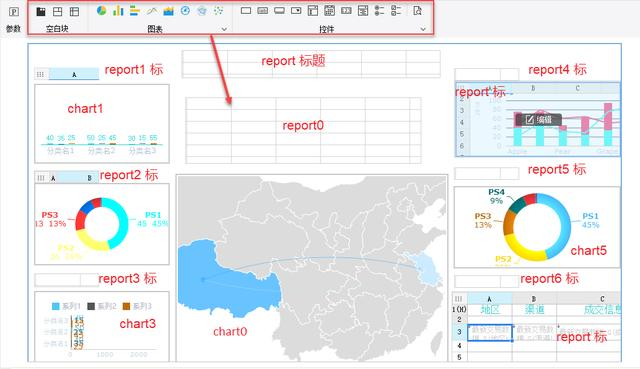

       数据准备好之后，按照我们之前的排版布局图，把对应的图表组件拖拽到画布上：



       4、设置图表

       到上一步，我们的驾驶舱雏形就出来了，然后再给每个图表组件绑定好数据源，设置好样式、特效，基本就差不多了。

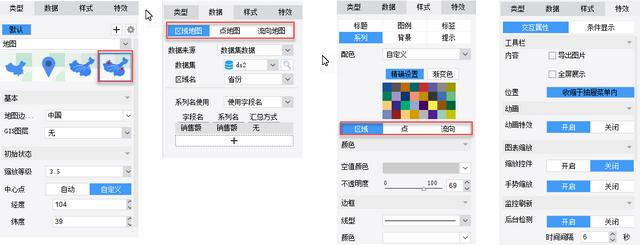

       基础图表的设置很简单，我就不展示，给大家看一下数据地图设置：



       5、细节美化

       配置好图表，可视化驾驶舱的功能性已经完成了，但是视觉上还不够美观，我们可以驾驶舱配上统一的背景和标题，还有一些炫酷的可视化元素。

      （1）设置大屏背景

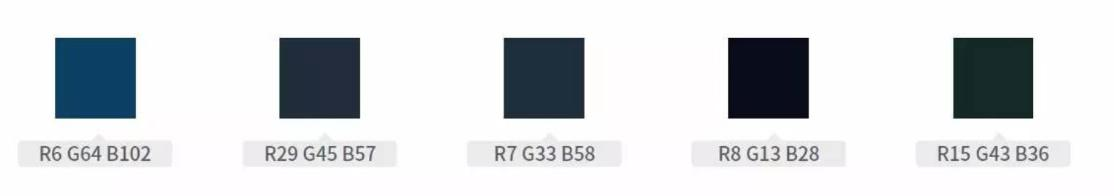

       背景最好选用深色，所有的图表背景色也最好要一致，背景除了采用颜色之外，也可以用深色系的图片，加上一些视觉设计，效果会更好，给大家推荐几个配色：

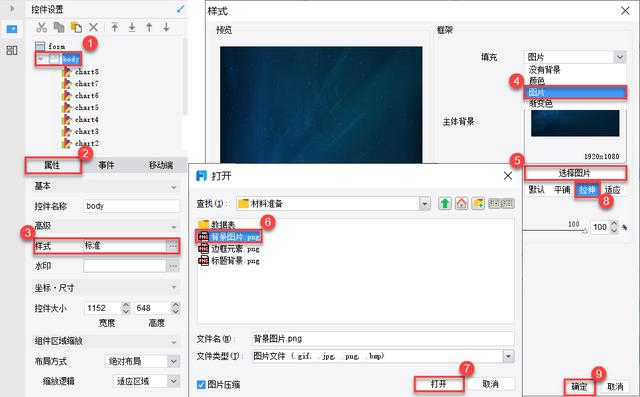

        这里我选择图片作为背景，选中body，点击属性>样式，设置填充图片，打开背景图片，设置图片格式为拉伸，如下图所示：

       缺好看的背景图的，推荐几个背景图网站：

      https://unsplash.com/
      http://699pic.com/
      http://7mx.com/

     （2）主标题边框

       为了细节美观，我们还可以给驾驶舱添加一些可视化元素，比如给主标题添加边框，利用一些创意图标等等。

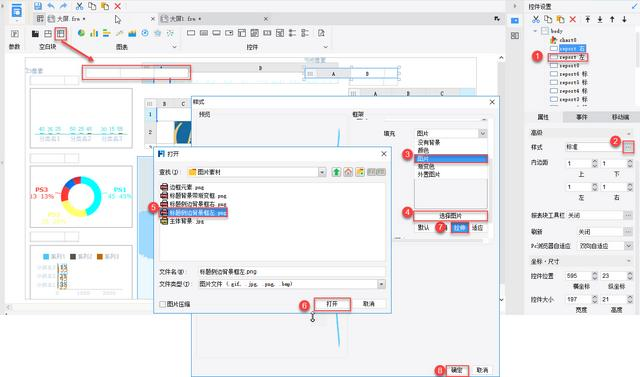

       在report 标题两侧拖入报表块，并设置控件属性中的样式，以report 左为例，如下图所示：



      （3）设置图表块边框

       除了顶部的标题框外，各个图表组件的标题也可以用不规则渐变色图片来点缀，在给每个图表组件都搭配简洁的边框，提升整个驾驶舱的层次感。

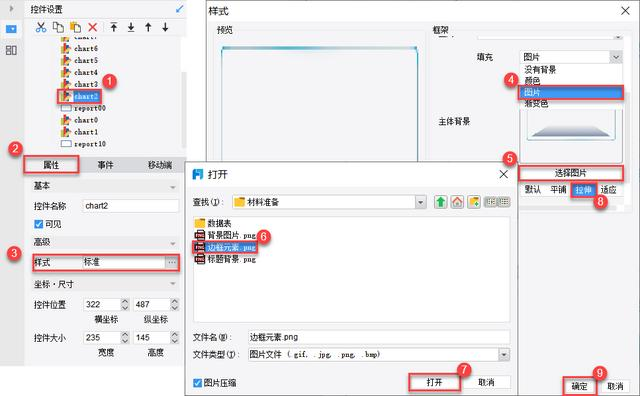

       选中图表块，点击属性>样式，设置填充图片，打开准备好的标题背景图片，设置图片格式为拉伸，如下图所示：


       6、预览最终效果

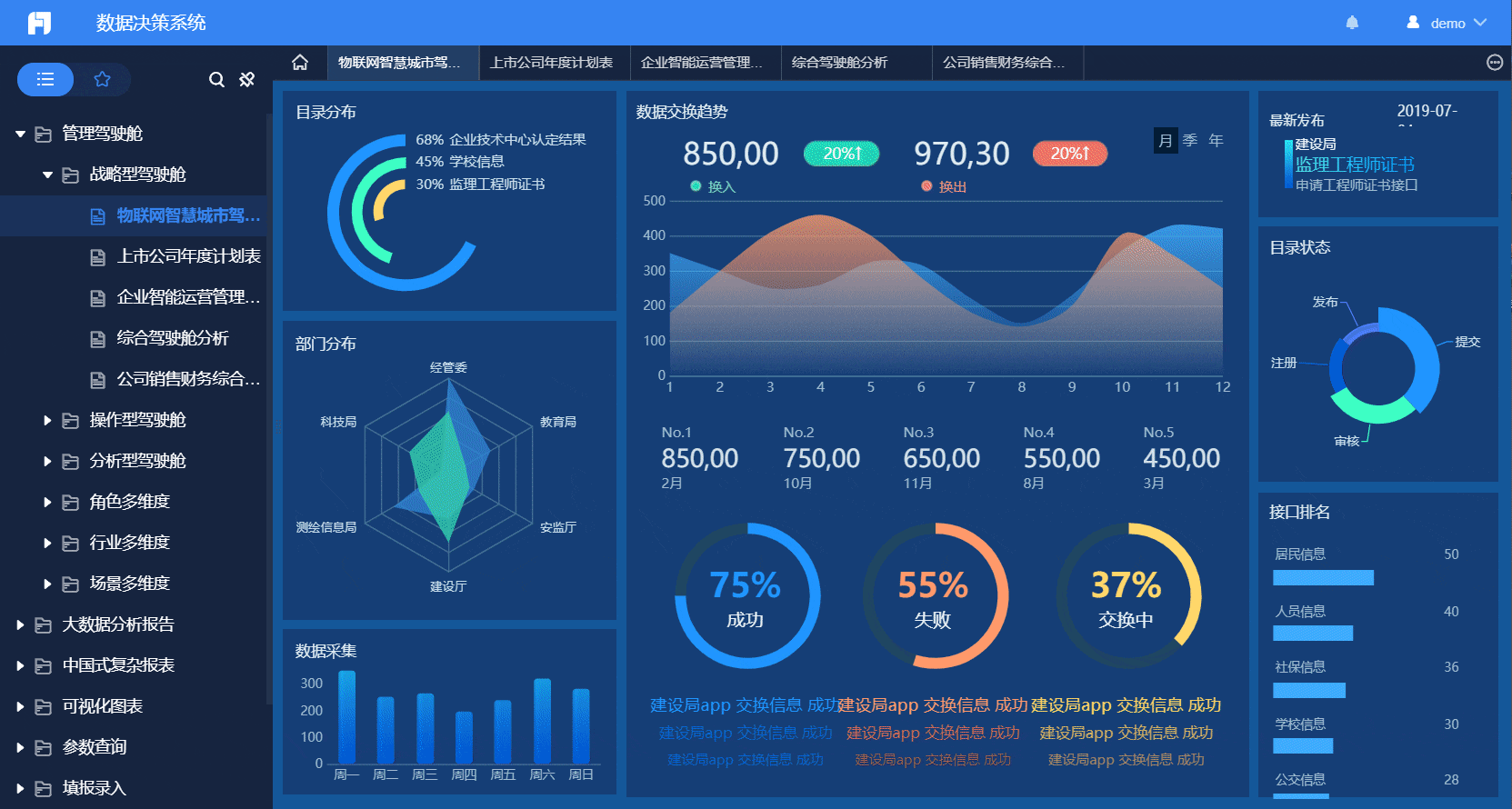

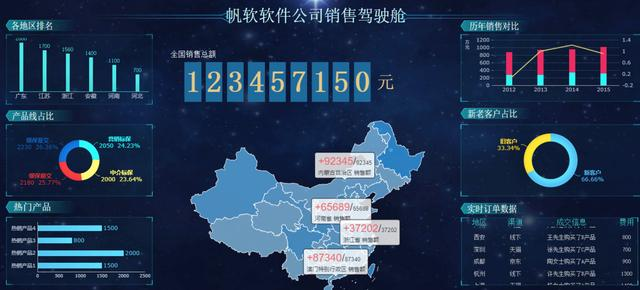

       上述设置完后，点击预览，一张科技感的可视化驾驶舱就完成了：

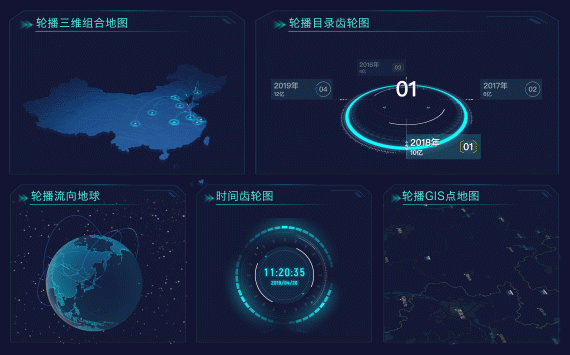

       除了一些基础的可视化图表之外，这个软件还提供很多炫酷动态的图表组件，可以实现自动播放、3D动画特效等多种效果，多维度地展示数据，提升驾驶舱科技感。

       另外，一些创意元素的应用能够让可视化驾驶舱更加生动，比如，假如我们要做一个航空管理驾驶舱，就可以利用一些飞机图标、图画之类的拟物效果，让驾驶舱效果更加灵动。


————————————————
