第五章  硬软件支撑平台

1. 概述

软硬件支撑平台建设是在学校现有网络、支撑软硬件平台的基础上，为满足学校数字化校园信息平台运行的需要，对学校现有软硬件设备的完善和升级。

 2. 建设原则

 可靠性

为了提高系统的可靠性，可以考虑适量的冗余及其他保护措施，使平台具有容错性，健壮性和可靠性。如WEB应用服务器可利用应用负载均衡交换机和Java Application Server及应用可由其内制的cluster技术实现负载均衡；LADP服务器可利用其独特的MASTER/BACKUP/SLAVE技术；而数据库可采用成熟的大型数据库如Oracle、DB2。必须解决单点故障的问题，即保证任何设备发生故障信息系统能正常运行。

可扩展性

基于目前系统建设的需求并结合后期以及将来的扩展，在对系统的硬件设计中，均采用多层架构方式，便于系统的横向和纵向的扩展。

集成性

提供一组最佳的完整的服务器，存储和软件平台产品集合，覆盖管理信息系统应用建设的各个方面。将学校内的各个应用系统尽可能的集成，通过统一的门户平台，并提供个性化门户，统一的用户管理，服务全校师生及员工。实现硬件集群，数据集中，应用集成。

高性能

提供优异的业务处理和数据查询速度。硬件系统为软件提供高性能的业务处理和数据交换平台。

开放性

采用基于标准开发协议和技术为系统提供应用服务的支撑平台。

 实用性和可行性

在最大限度地满足系统建设需要的同时留有一定的冗余和扩展能力。以满足系统将来几年内的扩展需求，选择高性价比的硬件设备。

3. 数据服务器提供的服务

公共数据储存

提供校内用户的公共存储空间，利用FTP等网络文件服务，为用户提供100M—500M不等的存储空间。

数据存储和备份系统

提供统一的存储空间和数据备份系统。

应用服务

为数字化校园应用建设的各核心数据库、中间件以及数字化图书馆、一卡通、身份认证等各种应用提供统一的存储空间、主机环境和维护服务。

防病毒系列

提供校内各主要服务器和各客户端的病毒防护功能。

高可靠性大型E-MAIL系统

为校园的用户提供可靠的邮件系统，将来考虑建设校友永久的邮件系统，一来增加同学的联系，同时保持母校与毕业生之间联系的纽带。

4. 软硬件平台的性能指标设计

软硬件平台按以下性能指标设计：

系统运行支持至少20万级注册用户量；

支持8000以上用户同时使用；

系统保证7*24 小时运行；

平均延时：普通页面，小于1秒，最大不超过5秒；查询页面，小于3秒，最大不超过30秒；

支持负载均衡、可扩展性。

5. 网络拓扑结构设计

网络结构采用核心层、汇聚层和接入层的三层架构，核心层由两台核心交换机组成，将来可以考虑采用3－4台核心交换机组成环状核心层。

数据库服务器和应用服务器群组可以直接连到核心交换机上，也可以采用高性能汇聚交换机连接。

数据中心服务器采用2台高档PC服务器（或小型机），运行Oracle10G数据库，实现双机并行运行。

存储系统采用主存储与服务存储，主存储采用全光纤盘，辅助存储采用SATA盘，都采用SAN的结构设计。

应用服务器包括门户、认证、业务应用等服务器选用高档PC服务器。

前端接入基于核心交换机加ACE负载均衡交换机模块、防火墙模块等。

 6. 数据库

 数据库的选择将主要考虑安全性、并发性、可拓展性等，并从学校现有的条件出发，建议采用Oracle10G 企业版。

 7. 中间件应用服务器

 应用服务器：

 各种主流应用服务器，如Oracle Weblogic Server、IBM Websphere Application Server、Tomcat等。

 目录服务器、认证服务器：

  Openldap2.2.29、CAS2.0

 门户平台：

 Liferay5.1.2

8. 防病毒和备份软件

防病毒、备份等软件可以利用学校现有的系统。

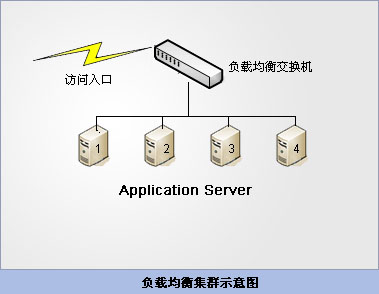

9. 负载均衡、中间件集群实现

根据学校的情况，可同时使用负载均衡和Session高可用的方案：

用户前端，采用硬件负载均衡器；

后端，部署多台Application Server，并启用Application Server的集群session功能，如下图所示：
