第六部分 智能门禁系统设计
永城汉文化博物馆是重点文物保护单位，有着高度的行业特点，需要对出入的人员及车辆进行严格、先进、便利、安全的管理。
一、 安防报警门禁系统总体要求
l 授权进入人员无障碍通行。
l 数据管理网络化。
二、 安防报警门禁系统构成
智能门禁管理系统是基于网络的高集成度的门禁系统，系统由智能车辆管理子系统、人员登记管理子系统、一卡通管理子系统、智能门禁管理平台组成。
2.1、智能车辆管理子系统
智能车辆管理子系统是基于先进的车牌识别技术、计算机技术的高科技产品。
当车辆通过检测区域时系统自动对驶入车辆进行拍照且自动识别出车辆号牌，将车辆号牌信息与数据库中的车辆信息数据进行对比，系统可以自动判断车辆性质与权限，限制与提示车辆行为。
系统为管理者提供了一种简单高效的管理方式，通过软件可以实现规定车辆通行权限、统计车流量、分配车位等一系列的功能，为用户提供更方便、更有效的服务。
智能车辆管理系统具有操作简单、使用方便、功能先进等优点，使用者可以在最短的时间进入或离开停车场，并避免烦琐的手续，有效提高车辆管理质量，获得良好的经济效益和社会效益。
2.2、人员登记管理子系统
人员登记管理子系统是针对外部来访人员出入登记进行电子化管理的专用门卫设备，它采用先进的扫描、读卡、摄像、证件识别技术，能详实、快速的记录人员进出信息，并能提供便捷的多方式查询，使门卫登记告别“纸条”登记时代，提高工作效率，增强信息，提升管理档次！
在现有的访客管理功能上不需要人力管理模式上的变动，只需一次低成本投入即可带来长期的效益。
2.3、一卡通管理子系统
为加强人员的管理，要求采用低频感应卡来自动跟踪和记录每个人员在各个区域的进出情况，同时，分配相应的权限来限制人员的出入区域。
人员只要在门前读卡器上刷合法卡片，门自动打开。
系统可以实时查看人员何时进入大门、何时进入办公室、何时进入宿舍，何时离开大门；
外来访客何时进入、经过了哪些区域等。
整个系统在网络环境下运行，不同的管理员可以查看不同人员的进出情况等等。
同时需要结合食堂消费，车辆进出管理，自动考勤，视频监控，会议签到，访客管理等系统集成一卡通用。
2.4、智能门禁管理平台
智能门禁管理平台是整个系统的中枢部分，主要用于智能车辆管理子系统、人员登记管理子系统、一卡通管理子系统数据的存储及信息交换。
管理者通过智能门禁管理平台应用、管理、配置智能车辆管理子系统、人员登记管理子系统、一卡通管理子系统。智能门禁管理平台可根据用户的要求特别制定。
三、 一卡通管理系统
3.1、系统概述
一卡通管理系统以智能卡技术、计算机技术为核心，加上可靠的门控制设备，从而实现进出通道方便、安全的现代化管理；该系统可实现人员出入权限及信息监督管理功能；如果安装上门禁/考勤管理软件，则可在门禁管理的同时并对员工进行考勤管理。
系统由门禁控制主机、前端识别器、电锁和出门按钮等组成。
前端识别器把感应到的用户信息发送到门禁控制主机，主机检查用户信息的合法性，然后决定是否进行开门动作；
比如前端识别器是读卡器，持卡人只要将卡片在读卡器附近晃动一次，读卡器把感应到的卡号发送到门禁控制主机，主机检查卡号的合法性，然后决定是否进行开门动作。
在与电脑网络系统联网时，通过TCP/IP协议与电脑进行实时监控、数据处理、查询、报表输出等。
该系统适用于邮电通信、金融、公安、交通、化工等企事业单位，多年来一致受到用户的好评。
3.2、系统的基本功能
1、单门控制器可以接二个读卡器，一进一出；双门控制器可以接四个读卡器，二进二出；
四门控制器可以接四个读卡器，进门刷卡，出门用按钮。
2、通讯联网方式：全面支持TCP/IP网络通讯方式，TCP网络真正完全支持局域网和internet广域网通讯和管理。
3、适应各种电锁，常见的有电插锁，磁力锁，阴极锁，电控锁，灵性锁等。
4、每个门可以储存数千张注册卡权限，脱机存储万条事件记录，包括刷卡记录、按钮记录、门状态报警记录、红外报警记录 和消防联动记录。每条刷卡记录信息中包含 卡号 时间 地点 是否通过等完整信息，如果存储满后，会以堆栈的方式，挤掉最老的信息，保存最新的信息。
5、灵活的权限管理：可以授权特定人员通行特定通道，或者能过所有通道，也可多人设置。设置结果可以按门或者按人来排列，用户可以很清晰地看到某个门哪些人能过，或者某个人可以通过哪些门。一目了然，并可以打印或者输出到Excel报表中。
6、时间段权限管理功能：可以设置某个人对某个门，星期几可以进门，每天设置六个时段可以进门；可以设置某个人对某个门，工作日/非工作日可以进门，每天设置四个时段可以进门；也可以设置成特权，不受时间限制。
7、脱机运行：通过软件设置上传后，控制器会记住所有权限和记录所有信息，即使电脑软件和电脑关闭，系统依然可以正常脱机正常运行，即使停电信息也永不丢失。
8、实时监控记录：刷卡事件记录，按钮开门事件记录，门状态事件记录。
刷卡事件记录：可以实时监控所有门刷卡情况和进出情况，可以实时显示刷卡人预先存储在电脑里的照片，以便保安和本人核对。实时提取：用户可以边实时监控，边自动提取控制器内的记录，刷一条就上传一条到电脑数据库里。合法卡的实时记录以黑色的方式显示，非法卡的记录以红色的方式记录。
按钮开门事件记录：该功能可以记录何时被人按过开门。虽然不能记录是何人按钮，但是可以知道按钮时间。
门状态事件记录：接上门磁信号线，启动门状态监控功能，可以实时采集到门没关记录，红色显示，便于提醒保安人员注意。单门和双门控制器都有此项功能。
9、电子地图功能（门禁监控功能）：如果接上门磁信号线或红外探头，用户可以一目了然看到哪些门是开着的，哪些门是关着的。哪些门口的红外探头监控到异常报警，软件上有指示灯显示，绿灯表示门状态和红外均正常，红灯表示报警，便于提醒保安人员注意。
远程开门功能：管理员可以在接到指示后，打开电子地图，点击鼠标右键可以远程地打开某个门。
10、强制关门/强制开门功能：如果某些门需要长时间打开的话，可以通过软件设置其为常开，某些门需要长时间关闭不希望任何人进入的话，可以设置为常闭。或者某些特定时候，例如需要关门抓贼等也可以设置为常闭。
11定时常开门 定时常闭门 功能：该功能又叫定时任务功能。某些对外新增办公场合如民政局办公大厅、大使馆等。要求 白天上班时间门打开，外面来办事的人员可以自由出入，晚上下班后，要求本单位人员刷卡才允许进出，不允许外来人员进入。深夜，门保持关闭，本单位内部员工也不允许出去。就可以启用该功能来实现。
12、门长时间未关闭报警：门被合法打开一定时间（该时间可以设置）忘记关门，系统软件监控界面会用红色的提示该报警信息的时间和位置，报警继电器动作，并驱动报警器鸣叫。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器。
13、非法卡刷卡报警：又叫无效卡刷卡报警。即有人用未授权的卡试图刷卡，系统会在监控软件界面予以红色提示报警，以提醒值班人员注意。
13、节假日的管理：
A、设置每周的休息日；
B、设置国庆等法定节日
14、防雷击防浪涌抗静电防错接电路设计：通过国际标准仿感应雷 4000V 连续 50 次放电测试，通过 EMI （电磁干涉）及电气性能。
15、双门互锁功能：有某些特地场合要求，某个门没有关好前，另外一个门是不允许进入的。双门控制器可以实现双门互锁，该功能主要用于银行储蓄所/金库等严格场合。

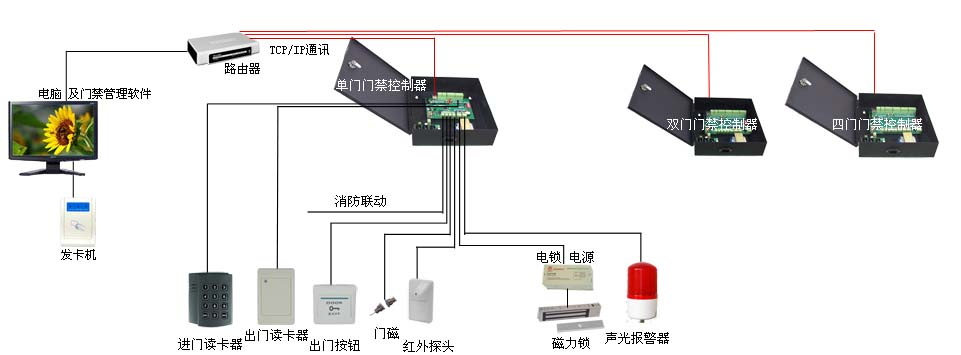

3.3、门禁系统的组成
标准的门禁系统包括两部分：管理中心和门禁单元。
管理中心的设备包括：门禁管理软件，网络适配器、路由器、发卡机等。
每个门禁单元的设备包括：门禁控制器、读卡器、出门按钮、门磁，以及电锁、电锁电源、声光报警器等组成
3.4、门禁系统的通讯方式
TCP/IP网络：TCP/IP 通讯协议是当前计算机网络通用性标准协议，具备传输速度快，国际标准，兼容性好等优点。控制器的接入方式，直接接入局域网的HUB，和计算机网卡的接入方式一样。
3.5、门禁控制单元结构示意图
门禁控制单元是门禁系统的核心部分，每个门禁单元包括：门禁控制器、读卡器、出门按钮、门磁、红外探头，以及电锁、电锁电源、声光报警器等组成。

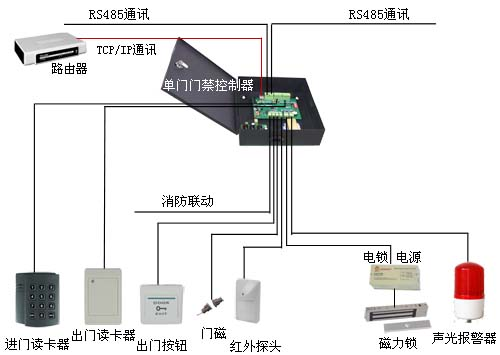

单门门禁控制单元现场示意图
3.6、系统的组网方式

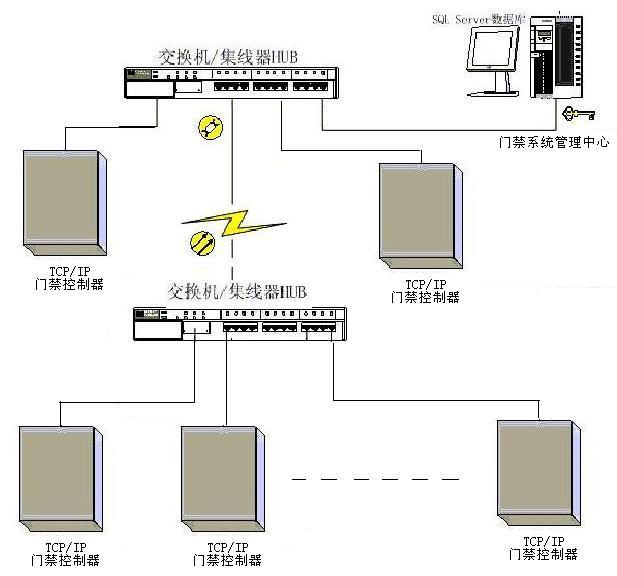

TCP/IP协议-- 局域网 门禁系统网络结构示意图如下:
TCP/IP协议—互联网 门禁系统网络结构示意图如下:
