第三部分 视频监控系统
1. 设计思想
视频安防监控系统是采用先进的电子技术和计算机技术，对远端场景进行传感成像、信号传输、集中监视、图像记录以及与周界报警系统联动控制的系统。系统具有强大的功能，能够对管理范围内多种情况进行监测，并能集中监控，真正做到无人或少人值守。
这样不仅可以节省大量人力，而且具有很好的经济效益和社会效益。安装视频安防监控系统，由技防辅助人防，实时记录项目各重要区域的图像，值勤人员也可以通过视频安防监控系统全方位地实时了解各区域动向情况。
操作人员可通过系统键盘控制整个系统，包括自动、手动切换监控的图像、调用图像、改变显示、控制云台镜头、放大缩小图像，报警布防和撤防等。同时，通过键盘摇杆，对任一路带云台及变焦的摄像机进行全方位转动及变焦控制。
当有突发事件发生时，有利于迅速观察现场并采取行动，还能够集中监视事态发展及指挥行动。通过安装监控也能有效地威慑和预防事件的发生，并可通过录像资料为事后破案提供有力线索，提高了技防装备水平与管理档次。
1)、实现各种遥控信号
云台控制：上、下、左、右
镜头控制：变焦、聚集、光圈
录像控制：定点录像、时序录像
防护罩控制：雨刷、除霜、风扇、加热
2)对视频信号进行时序、定点切换、编程。
3)察看和记录图像，应有字符区分并作时间(年、月、日)的显示。
4)安保监视电视系统与安全报警系统联动时，应能自动切换、显示、记录报警部位的图像信号及报警时间。
5)实现同步切换：电源同步或外同步。
6)接收安全防范系统中各子系统信号，根据需要实现控制联动或系统集成。
7) 电源控制，摄像机应由安保控制室引专线统一供电，并由安保控制室操作通、断。
2. 系统架构

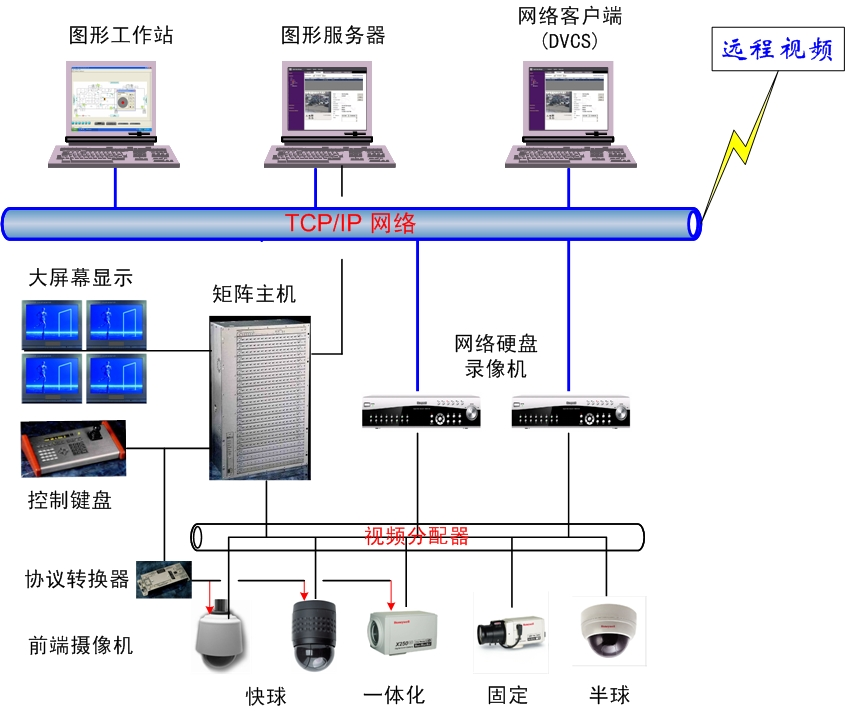

视频安防监控系统设计由四部分组成，分别为前端部分、传输部分、控制部分和显示及存储部分。
3. 监控系统设计
3.1 前端部分
1）摄像机的设计要求
摄像部分是视频安防监控系统的前沿部分，是整个系统的眼睛。
它布置在被监视现场的某一位置上，使其视角能覆盖整个被监视的各个部位。
如被监视场所的面积较大，为了节省摄像机的数量以及简化传输系统及控制与显示系统，采用摄像机加装高清晰度镜头，在特定的范围内可以清楚的监视该区域情况。其中室外安装的摄像机根据防雷相关规范进行信号、电源的防雷处理。
摄像机它把监视的内容图像信号传送给控制中心的监视器，从系统构成上讲，摄像部分是系统的原始信号源，所以摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量，认真选择和配置摄像部分至关重要。
公安部有关行业标准及规范对摄像部分要求如下：
在摄像机的标准照度下，整个系统的技术指标和图像质量应满足如下规定的指标。
项目 | 指标值 |
视频信号输出幅度 | 1Vp-p+_3DB |
黑白电视水平清晰度 | ≥350电视线（TV Line） |
彩色电视水平清晰度 | ≥300电视线（TV Line） |
灰度等级 | ≥8级 |
信噪比 | ≥40DB |
在环境条件恶劣的情况下，整个系统的技术指标和图像质量应满足如下规定的指标。
项目 | 指标值 |
视频信号输出幅度 | 1Vp-p+_6DB |
黑白电视水平清晰度 | ≥300电视线（TV Line） |
彩色电视水平清晰度 | ≥50电视线（TV Line） |
灰度等级 | ≥7级 |
信噪比 | ≥36DB |
在摄像机正常工作的条件下，电视监控的图像质量应不低于如下的4级要求。
图象等级 | 图象损伤主观评价 |
5 | 不察觉 |
4 | 可察觉，但令人可以接受 |
3 | 有明显察觉，令人较难接受 |
2 | 较严重，令人较难接受 |
1 | 极严重，不能观看 |
2)室内拾音传声器的设计要求
声音复核装置配合其他探测器使用在系统中的作用是报警复核，即报警系统报警后监听现场声音，以此鉴别报警真伪。
拾音器的编码与相应监控点的摄像机编码相同，方便摄像机和声音同时操作。
控制中心可设置监听及声控报警两种工作模式，在监听方式时，中心及可对重点展厅、文物防护区域进行选择性地监听；
在声控报警方式时，展厅或文物修复室内出现人的话音、走动、撬、挖、凿、锯为等，声音会触发报警，可自动切换该现场的相应摄象机图象至控制中心监视器上，并启动照明灯（夜晚时）、录象、录音等设备，并通知值班人员采取相应措施。
文物陈列室内共设置前端拾音装置2个，系统灵敏度大于等于120dB，失真度≤5%，信噪比≥42dB，频响范围250Hz—5000Hz，动态范围大于104dB，系统绝缘电阻≥20MΩ，系统漏电电流≤5mA。单个拾音装置平均探测面积为50平方米，展厅及重要位置（配线间、仓库等）覆盖率达到98%以上。
3.2 传输部分
1）设计说明
传输部分是系统的图像信号与控制信号通道。一般来说，传输部分单指的是传输图像信号。
但是，由于某些系统中除图像外，还要传输声音信号，同时，由于需要在控制中心通过控制器对摄像机、云台、镜头和防护罩等进行控制，因而在传输系统中还包含有控制信号的传输，所以传输部分通常是指各系统要传输的信号的总合。
图像的传输：重点要求是图像信号经过传输系统后，不产生明显的噪声、不产生明显的失真和崎变（色度信号与亮度信号均不产生明显的失真），保证原始图像信号（从摄像机输出的图像信号）的清晰度和灰度等级没有明显下降等等。
这就要求传输系统在衰减方面、引入噪声方面、幅频特性和相频特性方面都有良好的性能。
传输方式：目前视频安防监控系统多采用视频基带传输方式。
如果在摄像机距离控制中心较远或干扰较严重的情况下，也有或必须采用其他的传输方式，据此会造成传输的介质和设备的不同，如采用光纤传输方式需敷设光缆和安装光端机；
如采用双绞线传输方式需使用阻抗匹配转换器；
使用电话线传输方式需使用调制解调器；
使用无线传输方式则需使用无线电接收发射机等等。
2）具体配置
根据本视频安防监控系统的特点，视频安防监控系统主要采用同轴线缆构成系统的传输系统。
系统布线设计应充分考虑前端设备分布、线缆选型和管槽的路由分布情况，以利于施工，使用可靠，便于保护。线路路由的设计原则为传输效果最优，包括以下方面：
满足电磁兼容要求：线路的路由应充分满足传输信号不易受到干扰和防泄漏的要求。
长度最优：路由最短，符合节约材料和信号衰减小的经济原则。
建立必要的管槽防护：敷设路径安全可靠，符合系统的物理安全和抗电磁干扰原则。考虑到室外安装，线缆选用防水、防腐蚀、防鼠咬的专用线缆。
另外，符合现行的施工规范的规定，这是保证施工质量的重要前提。
视频信号的使用以SYV75-5的视频线缆进行传输为主。但需结合现场实际路由情况，根据以下要求合理选择。
300m以内的视频信号传输距离，选用 SYV75-5 的同轴电缆。
若为内部近距离一般为 30m 内的视频设备间互连，可采用 SYV75-3-2 的同轴电缆。
更远距离的视频信号传输，推荐采用光缆传输。
在线缆较多，影响整体路由时需考虑有源传输方式，如双绞线缆或光缆。
系统供电采用集中供电方式，监控中心配置UPS，保证电压稳定。
线缆类型 | 线缆用途 |
SYV75-5 | 传输摄像机视频图像信号 |
RVV2*1.5 | 传输摄像机控制信号 |
RVVP4*1.0 | 传输语音信号 |
RVV2*1.0电源电缆 | 提供摄像机电源 |
3BV1*4.0电源电缆 | 电源主干线传输 |
3.3 控制部分
视频安防监控系统是采用先进的电子技术和计算机技术，对远端场景进行传感成像、信号传输、集中监视、图像记录以及与周界报警、门禁等系统联动控制的系统。
系统具有强大的功能，能够对管理范围内多种情况进行监测，并能集中监控，真正做到无人或少人值守。
这样不仅可以节省大量人力，而且具有很好的经济效益和社会效益。
安装视频安防监控系统，由技防辅助人防，实时记录各重要区域的图像，值勤人员也可以通过视频安防监控系统全方位地实时了解各区域动向情况。
操作人员可通过系统键盘控制整个系统，包括自动、手动切换监控的图像、调用图像、改变显示、控制云台镜头、放大缩小图像，报警布防和撤防等。
同时，通过键盘摇杆，对任一路带云台及变焦的摄像机进行全方位转动及变焦控制。
根据项目防范的要求，通过监控中心机房调用全局摄像机的，达到对遗址防护区域全面管理的目的。
安保中心监控机房视频矩阵：具有96路输入32路输出的视频矩阵切换控制系统，提供多画面显示的输出。
控制键盘能控制整个系统，包括自动、手动切换、调用矩阵的图像、改变显示、控制云台镜头、放大缩小图像、报警布防和撤防及调用DVR任意一路图像。
3.4 显示及记录
显示部分一般有多台监控器组成，它的目的功能是将传送过来得的视频图像一一显示出来，特别是在多台摄像机组成的视频安防监控系统中，一般都不是一台监视器对应一台摄像机进行显示，而是多台摄像机的图像信号使用一台监视器轮流切换显示。
这样配置一是可以节省设备，减少不必要的费用；二是也没必要一一对应显示。
因为被监视场所的情况不可能同时都生意外情况，所以平时只要隔一定时间（一般几秒或十几秒）显示一次即可。
当某个被监视的场所发生情况，可以通过切换器将该路图像信号切换某一监视器上一直显示观察，并通过控制键盘或管理平台进行跟踪和记录。
通常在系统配置中，监视器的数量与前端摄像机的数量应配比，根据技防行业规范，一般为1：4和1：6，最大不能超过1：8，如果超过这个配比值就会造成观察间隔过大影响监控效果。
为了更好的完成安全保卫工作，对一些重要或异常的情况，应进行实时记录，以便作为日后调查的取证。
采用数字硬盘录像机设置时间，进行视频记录，可实现实时、无丢失、高质量地录像效果。
电视墙的设计
电视墙由上下两部分组成，下部分为柜体，用于放置存储记录设备等物品，上部摆放监视器。设计原则以方便操作、宜于长时间观察、美观大方为原则。
电视墙的监视器在电视墙上的最低安装高度应该不低于1米2，以保证控制台不遮挡观看电视墙上最底层监视器的视线。
具体配置
监控中心机房设置大屏幕液晶监视器和多台小屏液晶监视器组成电视监视墙。
操作台设置视频服务器、控制键盘、多台数字硬盘录像机。通过视频服务器管理、调用监控区域内所有数字硬盘录像机的图像。
硬盘录像机以MPEG4或者H.264进行视频压缩，每秒25帧全实时录像及回放，不低于CIF的图像质量。以7*24小时录像，保证图象存储天数不少于30天。
4. 设备布置
4.1 布点原则
在视频安全监控中实现监控区域无死角，同时入侵报警系统、出入口控制系统和周界防范系统及陈例室报警系统与摄像机实现联动功能，发生非法入侵时，监控中心及时了解到防范区域的监控图像，在第一时间内处理异常事件。本方案大量的采用了低照度大倍数一体化高速球，为全区全方位大面积监控提供了保障。
安置位置请参考监控系统平面布置图纸。
4.2 设备选型
产品选型选用性能稳定可靠、市场应用广泛的产品。前端部分采用高性价比的“三星”品牌。
要求结合建筑结构，保证建筑整体的美观性。控制部分采用知名高端产品“派尔高”品牌。
存储部分选用国内广泛应用的“海康威视”.显示部分选用国内专业监控器生产厂“响石”品牌。

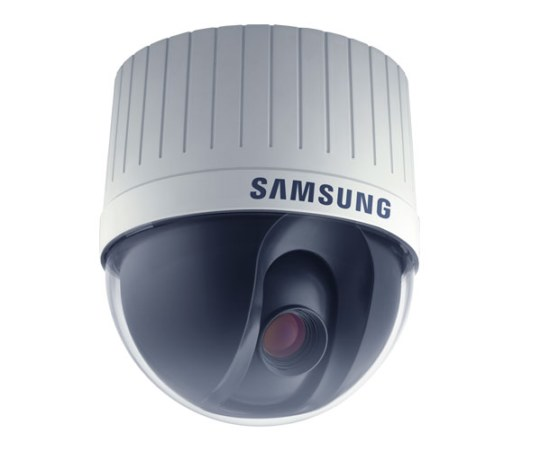

4.2.1 SCC-C6403P高速智能球型摄像机
该摄像机已经广泛的应用于需要随时调整监控角度的场所，如：广场、港口、机场等大范围的拍摄场所。
32倍光学变焦快球SCC-C6403P,使该系列产品的适用范围更广. SCC-6407P:1/4英寸宽动态彩色黑白转换型 EX-View HAD CCD
l SCC-6403P:1/4英寸IT SUPER HAD CCD
l 320X变焦（32倍光学及10倍电子变焦）
l 日/夜彩色黑白自动转换
l 超级宽动态功能：是普通摄像机的128倍(适用于SCC-C6407P)
l 图像防抖功能，DIS数字图像稳定处理
4.2.2 半球摄像机SCC-B5353P
l 传感器 1/3英寸行间转移彩色CCD
l 有效像素 752（H）×582（V）
l 制式 PAL
l 扫描方式 625线隔行扫描
l 同步方式 内同步
l 水平分辨率 540线
l 视频输出 复合视频1.0Vp-p
l 信噪比 大于48dB
l 最低照度 0.12LUX
l 白平衡 自动跟踪
l 电子光圈 自动
l 逆光补偿 开/关
l 止闪功能 开/关
l 同步 内同步
l 自动电子快门 1/50秒-1/100000秒
l 镜头 2.9-10mm手动变焦
l 电源 12V+/-10%
l 功耗 最大3W
l 相对湿度 小于90%RH
l 球体颜色 浅灰/黑色
l 水平可调角度 0°~130°
l 垂直可调角度 0°~90°

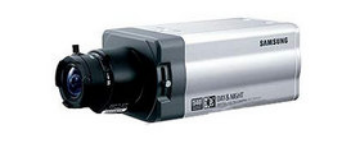

4.2.3 彩色枪式定焦摄像机SCC-B2331P
l 成像器件 1/3英寸Super had ccd
l 水平分辨率 彩色540，黑白570线
l 最低照度彩色0.3LUX，黑白0.06LUX
l 同步 内同步／线路锁定
l 视频输出 1.0vp p复合视频 75欧
l 信噪比 50dbagc off或更高
l 最底温度 0.02 30Re
l 快门速度 atw/awc/一键锁定
l 白平衡 开/关
l 闪烁 开/关
l 背光补偿blc模式 开/关
l 强光抑制BMB模式 开/关
l 自动增益补偿AGC模式 开/关
l 防色彩滚动 开/关
l tdn日夜转换 ac 24v 10%/dc 12v
l 日夜转换摄象机电源 3W
l 工作湿度 10% 85%rh
4.2.4 智能快球
l 成像设备 1/4英寸超级HAD 彩色 CCD
l 有效像素 768(H)×494(V) 752(H)×582(V)
l 制式 NTSC PAL
l 水平分辨率 480线
l 最低照度
l 彩色 0.01Lux
l 黑白 0.001Lux
l 光圈1 .69 F=3.7，3.55~113
l 镜头32倍光学自动聚焦放大(10倍数字放大)
l 信噪比 >48dB
l 视频输出 1.0Vp-p复合视频，75Ω,BNC接口
l 云台转角 360°连续旋转，正常: /速度0.5°~90°/s， 最高速度: 400°/s
l 俯仰角度/速度 0°~90°/秒，0.5°~90°/s(根据放大比率)
l 预置位 128个(16字符输入)
l 电源24VAC 正常，850mA(内置浪涌保护集成) 22W
l 工作温度 室内 0°C ~50°C
l 室外 -40℃~50℃(HSGN-502SH)
l 储存温度 -20°C ~60°C
l 工作湿度 0~90%RH(无凝结)
4.2.5 室内拾音传声器
l 拾音面积:10平方米-50平方米
l 音频传输距离:3000米
l 频率响应:250Hz ～ 5000Hz
l 灵敏度:120dB/MW
l 信噪比 75dB ( 1米40 dB音源)30dB (10米40 dB音源) 1KHz at 1 Pa
l 指向特性:全方向性
l 感度:－35 dB(7.9mV) 0dB=1V/1Pa,1KHz
l 动态范围:104dB (1KHz at Max dB SPL)
l 最大承受音压:120dB SPL (1KHz,THD 1%)
l 输出阻抗:600欧姆非平衡
l 输出信号幅度:2.5Vpp/-25db
l 麦克风:高保真镀银震膜电容咪头
l 信号处理电路:DSP数字降噪, AGC声音自动增益
l 保护电路:雷击保护、电源极性反转保护
l 适配器:内置前置放大电路，不需要适配器
l 连接方式:电源线（红色）、音频（白色）、公共地（黑色）
l 传输线缆:电话线、网络双绞线、屏蔽电缆（电磁复杂环境请用屏蔽电缆）
l 电源电压:直流稳压DC 8V-20V（推荐使用12V，大于500米推荐15V）
l 电源电流:20 mA
l 工作环境温度:-25℃ ～ 70℃
l 颜色:蓝灰色、白色两款
l 外壳材质 PVC, 喷涂德国FLAYER漫射涂层
l 外形尺寸 90mm×35mm
l 重量:50 克

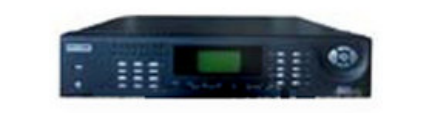

4.2.6 硬盘录象机DS-8016HS
技术要求：
l 所有16台摄像机均以25fps的高速率录像。
l Half D1 MPEG-4：高图像质量、高效压缩技术。
l 可安装8块SATA硬盘驱动器，最大硬盘容量可达16TB(2TB*6)。
l 支持多元视频，控制数据以及同轴VD2同步(4路)，带RS-485摄像机控制
l 支持16报警输入，4路报警输出。
l 支持直接搜索以及列表搜索。
l 3个操作级别：管理员，操作员，观众。
l 内置视频动态检测器。
l 装配有GUI监视软件，具备完善的网络性能。
l 16路Half-D1实时
数字硬盘录像机
音频 / 视频视频输入
l 1.0V [p-p] / 75? PLA复合视频信号(BNC)×16路
l 带自动终端环通输出×16路，多路控制数据(1 ~ 4ch)
视频输出
l 1.0V [p-p] / 75? PLA复合视频信号(BNC)×1
l 监视器输出RGB输出(15针D-sub接口)
音频输入
l 1 ~ 16CH：-10dBV, 51K?6(ch.1 ~ 6 RCA, ch.7 ~ 16D-sub
l 25针D-sub接口) AUX：-52dB, 22k?(RCA)×1路
音频输出
l -10dBV, 1K?(RCA)×1
音频 / 视频
格式
l 视频压缩MPEG-4
l 图像分辨率Half D1(704 × 288像素)， GIF(352 × 288像素)
l 图像记录速率最大400ips / 系统(25ips × 16路)
l 音频压缩方式ADPCM
网络
网络协议
l 10Base-T / 100Base-TX 以太网口(RJ-45)×1
l 密码保护方式用户认证
录像模式
l 手动，报警，定时器
搜索模式
l 搜索标准：时间日期，录像类型，摄像机编号
l 多屏显示模式1 / 4 / 6 / 16分割画面显示(现场)
l 巡回切换模式现场切换，分割切换，停留时间5 ~ 30秒
l VMD
l 屏蔽区：24 × 20，敏感度：01 ~ 99
用户级别
l 3种级别：管理员，操作员，观众
l 摄像机字幕字母顺序，最多10个字母
时钟显示
l OSD显示，嵌入式图像，在监视软件上显示
系统日志
l 通行日志(100)，出错日至(100)，操作日志(500)
设置方式
l OSD设置菜单(英语，汉语)，监视软件(英语，汉语)
报警
报警源
l 终端输入×16，摄像机报警
报警联动
l 报警记录，电子邮件告知*，报警信息，
l 摄像机现场定位，终端报警输出。
l 报警日志
l 外部端口连接报警 / 控制端口
报警
l 控制报警输入×16(25针D-sub接口，闭合接点)
l 报警输出×4(25针D-sub接口，继电器，常开 / 常闭)
时间调整输入
l 硬盘驱动器错误输出，错误输出
数据协议
l RS-485×1(RJ-11)×1
l RS-485摄像机协议RS-485×1(RJ-11)×1，4导线，全双工通信制
复制协议
l 高速串行协议(USB A型接口前接口×1，后接口×1)
基本参数电源
l AC 220V ~ 240V，50Hz
电源功耗
l 110W
l 工作环境温度+5?C ~ +45?C
l 工作环境湿度5% ~ 90%(无冷凝)
4.2.7 矩阵系统
l 矩阵具有分布式处理结构和开放式拓朴结构；
l 整个分布系统可包括多个节点，每个节点都可不受分布式系统的影响，可独立进行操控；
l 局部节点故障不影响整个系统运行。
l 系统控制器对矩阵的操控直接通过以太网（直接控制），中间不需要通信
l 控制器（或其它网络转接设备）。具有：结构简单，安装方便，功能集中
l 的特点。另外由于系统中不需要通信控制器这样的网络接口设备，简化了
l 系统结构，提高了系统安全性、可靠性。CPU单元，矩阵机箱，系统控制
l 器等系统组成部分都通过以太网来连接，控制信息全部经由以太网来传
l 递。
l 视频放大与补偿电路使视频电缆延长至1200米
l 单线总控技术――控制信号，报警信号，同步信号（VD2）与视频信号共用单同轴电缆或双绞线。
l 多重报警动作功能――可对每个报警设置不同的报警动作。并有四类报警动作可选择：单点监视，巡回切换，文字提示，群组切换。
l 监视器信息包括报警状态，视频丢失状态，系统状态，报警历史，以及视频丢失历史显示。
l 定时事件可自动切换事先设定的事件及模式
l 视频丢失报警提醒摄像机连接方面的问题
l 线路故障报警提醒连接方面的问题
l 灵活地系统分区
l 多种报警接口：摄像机移动检测报警，报警板终端输入，视频丢失
l 可选择切换时间/日期是否显示
4.2.8 监视器
20″监视器产品特点
l 特为监控行业而设计，可长时间监控
l 耐高温，寿命长
l 1路S端子,2路复合视频BNC输入/输出和1路VGA输入
l 3路RCA输入,3路RCA输出
l 最高线数:1080线
l 内置宽输入电压低波开关电源，可免装电源适配器，又可避免外置电源的直流线传输
l 彻底消除拖影想象，保证运动画面清晰稳定
l 塑料外框,抗干扰能力强
详细参数：
l 显示器件20" 4：3 TFT/LCD
l 视频输入/输出1路S端子,2路复合视频BNC输入/输出和1路VGA
l 输入、1路YPbPr输入
l 音频输入/输出3路RCA输入,3路RCA输出
l 电源AC90—250V
l 额定功率最大：50W
l 外型尺寸485mm×372mm×84mm（W×H×D）
l 解析度最大：1080P
l 音频功率最大：2×1.0w
l VGA接口XGA最佳分辨率：1600×1200
l 亮度450cd/m2
l 对比度1000：1
l 响应时间16ms
l 视角170°/160
l 工作温度温度：0℃～40℃ 湿度：10%～85%湿度
l 安装方式嵌入式（组合幕墙安装方式）、壁挂式、吊装式
4.2.9 42″监视器GSM-4222
产品特点 ：
l 特为监控行业而设计，可长时间监控
l 耐高温，寿命长
l 1路VGA,1路DV1输入和1路S端子
l 2路复合视频BNC输入/输出
l 可同时显示两路视频信号
l 内置宽输入电压低波开关电源，可免装电源适配器，又可避免外置电源的直流线传输
l 彻底消除拖影想象，保证运动画面清晰稳定
l 金属外框,抗干扰能力强
详细参数：
l 显示器件42" 16：9 TFT/LCD
l 视频输入/输出1路YPbPr、1路VGA、1路DVI输入和1路S端子、2路复合视频BNC输入/输出，可同时显示2路视频信号
l 电源AC90—250V
l 额定功率最大：250W
l 外型尺寸1073mm×665mm×124mm（W×H×D）
l 解析度最大：1080P
l 分辨率支持1920 x 1080
l 对比度1500：1
l 亮度500cd/m2
l 响应时间8ms
l 视角178°/178
l 工作温度温度：0℃～40℃ 湿度：10%～85%湿度
l 安装方式嵌入式（组合幕墙安装方式）、壁挂式、吊装式
4.2.10 信号防雷器 OBO
主要参数
l 最大工作电压 6.5V
l 最大放电电流 10kA
l 残压 <50V
l 连接方式 BNC
4.2.11 雷震子通信保护器RS232/2
l 雷震子通信保护器RS232/2主要用于网络线路和其它设备的防雷、过压保护。
l 应用于在雷击保护区1-2区网络线路浪涌过电压保护高速反应
l 双向D型9针或25针接口512K高比特率
技术参数
l 型号 RS232/2 RS232/9 RS232/25
l 典型适用系统 Rs232
l 最大允许工作电压 12V
l 限制电压 18V
l 通流容量8/20μs×10 5000A
l 保护线路 1-2
l 最大比特率 512Kbps
l 插入损耗 ＜0.2Db
l 反应速度 ≤25ns
4.2.12 深圳OBO避雷器
l 属于普通型防雷器，应用于建筑物内的分路配电柜上；
l 可插拔式部件方便更换、安装便捷；
l 保护功能大最大电流量40KA（8/20）残压；
l 安全可靠选用NPE模块更适用于不同电网制式；
l 相关配置：防爆（NPE）模块、声光（AS）报警；
l 由窗口红色标志反映的故障显示
测试标准 E DIN VDE 0675-6:1989-11和-6/A2:1996-10
l 标称电压 230V
l 额定电压（最大持续工作电压） 385V
l 标称放电电流（8/20）20 kA
最大放电浪涌电流（8/80） 40 kA
l 持续电流的最大允许值 200A
l 雷电脉冲电流（10/350） 10KA
l 电压保护等级在5KA(8/20) ＜1KV
l 雷电脉冲冲击电压1.2/50 ＜1.5KV
l 响应时间 ＜25ns
l 最大保险丝强度 125A gL/gG
l 短路电流强度 50KA/50Hz
l 工作温度 －400C...＋800C
l 模块NPE
l 标称电压 UC C 25-B+C/NPE
l 230 V/50-60 HZ
l 导体截面 最小10mm2单导线最大35mm2多绞线/25mm2的单导线
l 安装支架 35mm导轨，依据EN 50 022
l 外壳材料 白色强化热塑性玻纤材料
l 保护等级 普通型
l 规格尺寸 4个标准模块DIN 43880
4.3 视频监控系统运行指标
4.3.1 视频监视覆盖率
在显示面积小于10平方米的位置采取定点监视的方法，在面积大于10个平方米或者重要部位及室外部分采取全方位一体化带自动跟踪功能的快球进行视频监视。对防范区域进行了全面的视频覆盖。
4.3.2 系统显示指标
系统图像质量的随机信噪比大于等于47dB；
实时图像质量按五级图像质量标准评定，图像质量为五级，回放图像质量为四级以上。
按照GA/T367-2000的标准,重要显示设备的分辨率高于470线。
4.3.3 系统平均无故障运行时间
针对显示的特殊性，我们选用的各个设备性能稳定、抗干扰能力强，系统平均无故障运行时间大于20000小时。
4.3.4 资料存储时间
系统共设置8台16路的硬盘录像机，系统共设置2T的硬盘64块，系统存储时间，转储方式完全满足规范要求。
