6.2.9、校园能源管理

      6.2.9.1 、系统概述

XX学校基地的基础设施非常齐全，将面临各种公共部位的管理压力，这些新变化对基地后勤工作的体制、机制、内容、流程、手段和管理模式提出更高的要求。

大力推进校园能源管理的数字化，是建设新型后勤保障体系、建设和谐校园的迫切需要。

考虑到节能降耗对于节约办学成本具有立竿见影的效果，智能用电控制对学校的用电安全建设的保障性作用，本规划致力于建设完善的智能用电及水电能耗监控系统。

它将是XX学校基地响应国家节能减排号召，建设绿色低碳校园、安全校园的重点项目之一。

通过实施校园能源管理系统可以实时掌握能耗数据、转变能源管理模式、提高能源监管水平、发现有效节能机会、评估节能改造效果。

（1）、规划范围

校园能源管理系统主要涉及范围为XX学校基地内的办公楼、教学楼、实验室、宿舍、体育馆、食堂、图书馆、科研所等场所。

系统主要监测管理对象为此类场所和建筑的水、电、气等能源资源的消耗情况，对这些信息与数据进行采集、分析和处理，并实时监控管理，为能源部门的决策提供支持。

（2）、规划目标

对XX学校基地范围内的能耗状况实现数据统一采集，对相关数据进行分析统计，提供切实有效的节能措施，建立实用的能源管理和应用系统，达到节能的目的并提高工作效率。

（3）、设计原则

技术先进实用

在技术上要追求先进，在使用上要求简便实用，而且，在技术上要讲究成熟、可靠，不带有任何试验性质的应用。

系统应具有集中统一的管理能力，为系统管理大大提供方便

根据实际的管理体制，公共安全管理是集中统一的，因此，我们的系统具有多级集中统一的管理中心，并实施科学合理的管理，使监控技术发挥最高的效用。

系统应具有开放性、可扩性、兼容性和灵活性

以安全为核心，系统具有开放性，能有机地与其它系统连接，融合成一个整体。系统范围大小差异很大，要求系统能适合多种规模，要有较强的可扩性；能随时适应对系统的扩容要求。系统具有很强的兼容性和灵活性，能适应产品的升级换代，是系统设计的一个重要思想。

系统的设计和产品的选择应标准化、规范化

系统的设计和产品的选择标准化，规范化是必须的。

系统必须具有安全性、可靠性、容错性

系统设备的安全性可靠性是个非常重要的指标。为避免操作人员误操作等，致使系统工作不正常，要求系统具有较强的容错性和自检功能。

合理的性能价格比

在系统设计时，从实际出发，在有限的价格下，追求最高的性能。

       6.2.9.2、总体规划

（1）、系统构成

校园能源管理系统采用分层部署的技术架构，可分为数据感知、数据传输网络和应用层。

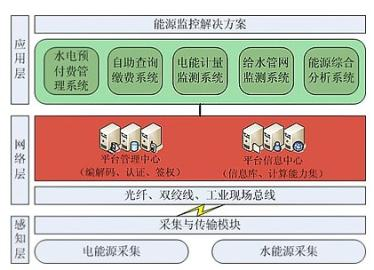

校园能源管理系统技术架构图

感知层：

用于水量、电量数据信息的采集和上传。

网络层：

信息传递和处理，包括通信与互联网的融合网络、网络管理中心、信息中心和智能处理中心等。

应用层：

是面向用户的服务，主要包括：水电预付费管理系统、自助查询缴费系统、电能计量管理系统、给水计量管理系统以及能源综合分析系统。

具体设备组网则分为一级中心能源管理和二级现场能源监控两层结构。

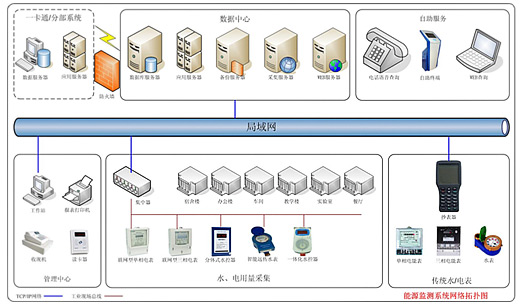

校园能源管理系统网络拓扑图

（2）、主要功能

水电预付费信息管理：

融合了水、电、气等费用的收缴功能，包括计费参数（结算方式、费率、费用补贴、账单打印等）设置，并可根据客户的实际需要做缴费模式的更改。

设施监控与管理：

远程控制设备的远程参数配置、设备程序远程升级、远程设备动作控制（如：水、气表开关阀控制和电表的远程断送电控制、公共照明控制、空调系统监控）等。对实现系统功能的所有组成设备的管理，包括数据集中器、计量仪表的档案管理等。

能源监测与管理：

表计数据远程即时抄收为本系统基本核心业务，通工业现场总线将数据上传至数据集中器，数据集中器通过PSTN/GPRS/GSM/CDMA/ Ethernet等信道于系统主站进行通信，完成整个系统基础数据链的采集、传输与监控。

能源效率分析与控制策略：通过对分项计量获得的用电数据深入挖掘，编写数据分析软件，校检数据可靠性和正确性，提出横向对比、纵向层层深入剖析的方法，准确找到大型公共建筑中的能耗浪费和节能潜力，评判管理或技术措施的实际节能效果。
